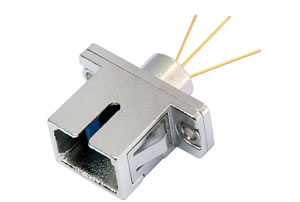

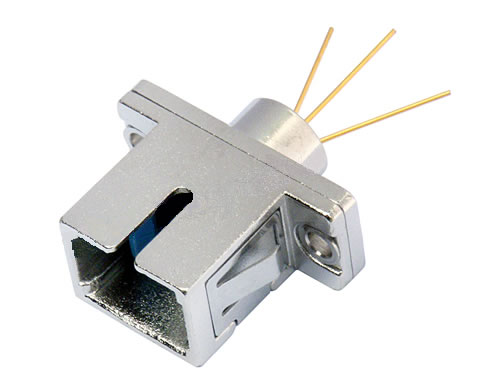

소지역 InGaAs광검출기 포토다이오드는 전자 검출장치로서 광섬유통신 시스템 또는 측정기에서 신호를 수신하고 그 샤양을 얻기 위하여 활용됩니다. 우리의 수신소자인 포토다이오드는 빠른 2.5Gbps의 속도로 통신이 가능하며 -40℃~ 85℃ 온도하에서 전기신호를850nm에서1700nm사이의 넓은 파장을 가진 레이저 신호로 변환시킬수 있습니다.그리고 이 제품의 출력파워는 -70dBm에서 6dBm사이에 있습니다.
광검출기 포토다이오드는 응답이1ns이내로 응답속도가 빠르고 감도가 높으며 효율은0.85A/W 입니다. 본 시리즈 수신기의 암전류는 0.1nA에서1nA사이이고 비통신신호에 대한 간섭이 작으며 수신정확성이 ±0.25dB이므로 고효율성 통신 수신장치입니다. 제품의 접속은 SC접속방식으로 쉽게 케이블 또는 전기회로에 연결할수 있습니다.
최대 정격 절대값
| 파라미터 | 기호 | 수치 | 단위 | 조건 |
| 보존온도 | Tstg | -40~+100 | - | - |
| 동작온도 | Top | -40~+85 | ℃ | - |
| 역방향 전압 | VR | 30 | V | CW |
| PD 역방향 전압 | VR(PD) | 25 | V |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 파장범위 | λ | 850 | - | 1700 | nm | - |
| 출력범위 | P | -70 | - | 6 | dBm | V,=5V,RI=50Ω |
| 암전류 | Id | - | 0.1 | 1 | nA | - |
| 응답도 | R | - | 0.85 | - | A/W | λ=1310 nm |
| 정확도 | - | - | - | ±0.25 | dB | - |
| 정전용량 | Ct | - | - | 5 | Pf | - |
| 응답시간 | Tr | - | - | 1 | ns | - |

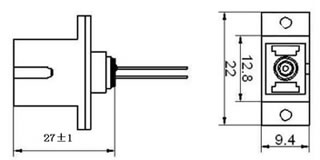

PIN 선명도
그림
주문내용
SCB-S23-42
| S | CB | -S | 2 | 3 | -4 | 2 |
| 모드 | 제품 | 타입 | 파장 | 핀 | 비율 | 커넥터 |
| S:PIN | 2:1100~1650 | 3:3 PIN | 4:2.5 Gb/s | 2:SC |
Shengshi 중국에 본사를 둔 소지역 InGaAs광검출기 포토다이오드 전문 제조업체 및 공급업체입니다. 주요하게 광역 InGaAs PIN 검파 다이오드, 1490nm OTDR용 펄스 레이저 다이오드, 1310nm 버터플라이 타입 DFB 레이저 다이오드, InGaAs 집적 WDM 검파 다이오드, 650nm 적색광원 동축 피그테일 레이저다이오드등을 공급하고 있습니다.
