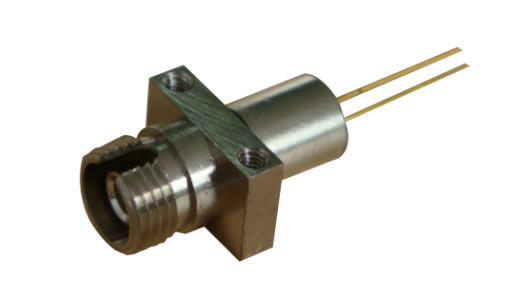

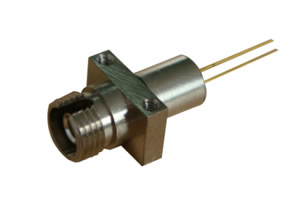

650nm적색광원 동축 피그테일 레이저 다이오드는 중심파장이 630nm에서 660nm 사이의 적색광을 생산하고 스펙트럼폭이 5nm이며 MQW FP 레이저 다이오드 및 낮은 임계치 전류를 사용하고 있습니다. -10℃ ~ 65℃온도하에서 동작전류가25mA ~ 120mA, 동작전압이2.2V ~ 2.6V, 광출력이1mW ~ 10mW입니다.
본 제품은 피그테일 수동소자로서FC,SC,ST형식의 연결방식을 가지고 있으므로 간단하게 회로에 연결할수 있습니다. 또한 레이저포인터, 교정계기등에 사용하고 바코드판독기등 광신호를 읽어내는 입력시스템에 사용할수도 있습니다.
| 파라미터 | 기호 | 수치 | 단위 |
| LD 순방향 전류 | IF(LD) | 100 | mA |
| LD 역방향 전압 | VR(LD) | 2 | V |
| PD 순반향 전류 | IF(PD) | 2 | mA |
| PD역방향 전압 | VR(PD) | 25 | V |
| 동작온도 | TOP(LD) | -10 ～ +6 | ℃ |
| 보존온도 | TST | -40 ～ +8 | ℃ |
| 납땜 온도/시간 | - | 240/10 | ℃/S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 타입 | 최대 | 단위 | 시험조건 |
| 출력 | Po | 1 | - | 10 | mW | - |
| 동작전류 | Ith | 25 | - | 120 | mA | CW |
| 동작전압 | Vop | - | 2.2 | 2.6 | V | CW |
| 중심파장 | λ | 635 | 650 | 660 | nm | - |
| 스펙트럼폭 | Δλ | - | - | 5 | nm | CW |
| 모니터 전류 | Im | 0.1 | 0.2 | 0.4 | mA | CW |
| 상승/하강 시간 | Tr/Tf | - | - | 0.5 | ns | CW |
PIN 선명도

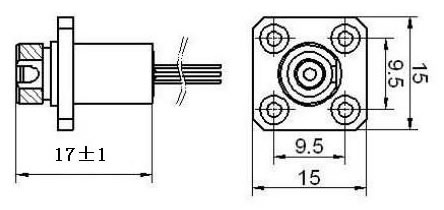

그림
주문내용
C65-XWX
| C | 65 | -x | W | x |
| 모드 | 파장 | 커넥터 | 전송 타입 | 출력범위 |
| F:FC S:SC T:ST | W:플러그인 | 1:>1mW<2mW 2:>2mW<3mW 3:>3mW<4mW 4:>4mW<6mW 6:>6mW<8mW 7:>8mW<10mW |
당사는 중국의 650nm 적색광원 동축 피그테일 레이저다이오드 전문 제조업체 및 공급업체로서 광역 InGaAs PIN 검파 다이오드, 1490nm OTDR용 펄스 반도체 다이오드, 1270-1610 CWDM 동축 피그테일 다이오드레이저, 850nm InGaAs PIN-TIA 검출기등을 공급하고 있습니다.
