광역 InGaAs PIN 검파 다이오드

» 제품소개 » 계측기 부품 » 광역 InGaAs PIN 검파 다이오드

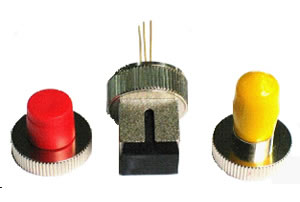

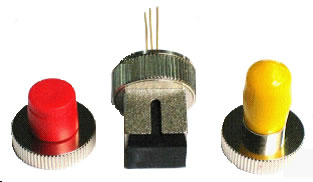

광역 InGaAs PIN 검파 다이오드는 파워센서를 통해 레이저다이오드가 발사한 신호를 수신하고 그중의 유효정보를 읽어내는 장치입니다. 우리는InGaAs재질을 사용하였으며 -40℃ ~ 85℃온도하에서 파장이 850nm에서1700nm사이의 레이저를 수신할수 있습니다. 테스트결과에 의하면 제품은 20ns이내 빠른 응답을 제공하고 1310nm 레이저는 0.85A/W에 달하는 높은 응답을 보여주었습니다.

본 제품이 1000um,2000um,300um 감광면에 해당하는 암전류는 각각10nA, 12nA 및 5nA이며 제품자체의 전류가 정보의 정확성에 영향을 주지않음을 보장합니다. 제품의 수신 정확성이 0.1db이내로 유지하므로 신뢰성을 가진 레이저 감지기입니다. 또한 파워미터로 사용할수도 있습니다.




최대 정격 절대값

파라미터 기호 수치 단위 조건
보존온도 Tstg -40~+100 - -
동작온도 Top -40~+85 -
역방향 전압 VR 30 V CW
PD 역방향 전압 VR(PD) 25 V

광학적 & 전기적 특성

파라미터 기호 최소 평균 최대 단위 시험조건
파장범위 λ 850 - 1700 nm -
출력범위 P -70 - 6 dBm V,=5V,RI=50Ω
-60 16
-50 26
-40 36
암전류 Id - - 5 nA 300μm
10 1000μm
12 2000μm
응답 R -70 0.85 - A/W λ=1310 nm
-60 0.083 -
-50 0.012 -
-40 0.001 -
정확도 - - - ±0.1 dB -
정전용량 Ct - - 25 Pf -
응답시간 Tr - - 20 ns -

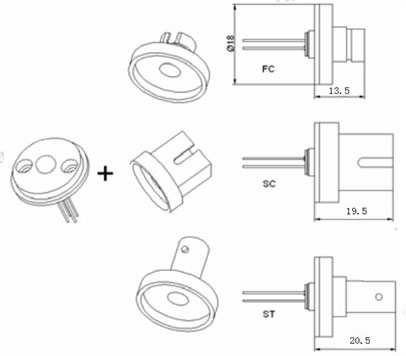

PIN 선명도

그림

주문내용
CO-XX1

C O -x x 1
모드 제품 측정범위 감광면 커넥터
1:-70~60 2:-60~16 3:-50~26 4:-40~36 1:1000μm 2:2000μm 3:300μm 1:FC&SC&ST

당사는 중국의 광역 InGaAs PIN 검파 다이오드 전문 제조업체 및 공급업체입니다. 주로1550nm OTDR용 펄스 레이저 모듈, InGaAs 동축 피그테일 검파다이오드 모듈, 소지역 InGaAs광검출기 포토다이오드, 850nm InGaAs PIN-TIA 검출기등을 공급하고 있습니다.
