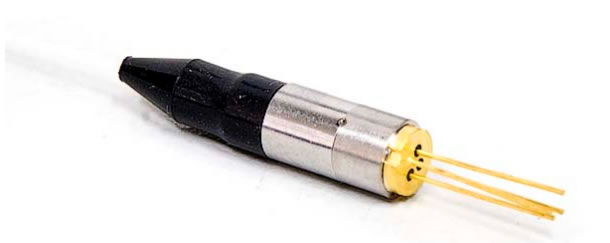

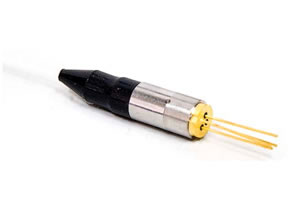

1310nm-1550nm FP 동축 피그테일 레이저다이오드는 FP공진 공동을 사용하고 중심파장이1300nm에서1320nm사이의 레이저 또는 1540nm에서1560nm사이의 레이저를 생산하고 있습니다.
광전송 부품으로 광섬유 통신에 사용되고 광 아이솔레이터를 장착할수 있어 반사신호가 광섬유통신에 대한 간섭을 없앨수 있으며 부모드 억제율이 30db ~ 40 db, 전송속도가 2.5Gbps에 달할수 있으므로 정확한 통신 및 계측기의 측정을 지원하고 있습니다.
FP 동축 피그테일 레이저다이오드는 -40℃ ~ 85 ℃온도하에서 정상 동작할수 있으며 낮은 임계치 전류와 동작전압을 가지고 있습니다. 임계치 전류는 약 3mA ~ 12mA , 동작전압은 약1.1V ~ 1.15V , 레이저 출력이 0.2W ~ 1W입니다. 또한 낮은 정전용량 및 암전류, 삽입손실을 실현하고 특수한 설계로 인해 연결이 용이합니다.
최대 정격 절대값
| 파라미터 | 기호 | 최소 | 최대 | 단위 | 시험조건 |
| 보존온도 | Tstg | -40 | 100 | ℃ | - |
| 동작온도 | Top | -40 | 85 | ℃ | - |
| 역방향 전압 | Vr | CW | 2 | V | CW |
| 납땜 온도 | - | - | 260 | ℃ | - |
| 납땜 시간 | - | - | 10 | S | S |
광학적 & 전기적 특성
| 정격출력 | Po | 0.2 | - | 1 | mW | Ith+20mA |
| 임계치 전류 | Ith | 3 | - | 12 | mA | CW |
| 순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| 센트 파장 | λc | 1300 | 1310 | 1320 | nm | - |
| 1549 | 1550 | 1560 | ||||
| 스펙트럼폭 | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
| 부모드 억제율 | SMSR | 30 | 40 | - | dB | - |
| 대역폭(3dB) | Bw | - | 1000 | 2500 | MHz | RI=50Ω |
| 모니터 전류 | Im | 0.1 | 0.5 | 1 | mA | CW, Ith+20mA |
| 모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| 광절연 | ISO | 30 | - | - | dB | 25℃ |

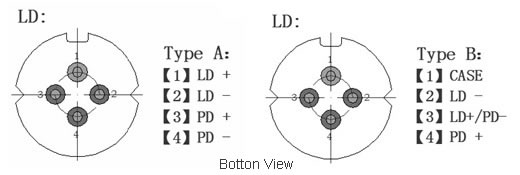

PIN 선명도

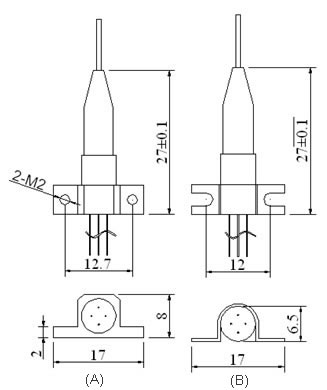

그림
주문내용
MLD-FXXX2-XXXX1
| M | LD | -F | Xx | x | 2 | -x | x | x | x | 1 |
| 모드 | 제품 | 타입 | 파장 | 절연체 | 비율 | 커넥터 | 핀 | 피그테일 색상 | 피그테일 길이 | 출력 범위 |
| F : FP | 31 : 1310nm 55 : 1550nm | S : 싱글 B : 듀얼 W : 없음 | 2 : 2.5Gb/s | 1 : FC/APC 2 : FC/PC 3 : SC/APC 4 : SC/PC 5 : LC/PC 6 : LC/APC W : 없음 | A : 725 B : 720 | H : 옐로 B : 내츄럴 R : 밀크 화이트 | 5 : 0.5m 1 : 1m | 1 :> 1mW |
Shengshi는 중국의 1310nm-1550nm FP 동축 피크테일 다이오드 전문 제조업체 및 공급업체입니다. 주로 광역 InGaAs PIN 검파 다이오드, 1550nm 동축 피그테일 DFB 레이저다이오드 모듈, 1310nm 버터플라이 타입 DFB 레이저 다이오드, InGaAs OTDR용 펄스형 APD 검파기, 기가비트 InGaAs PIN-TIA 검출기, 1310nm-1550nm FP 동축 피그테일 레이저다이오드 모듈등을 공급하고 있습니다.
