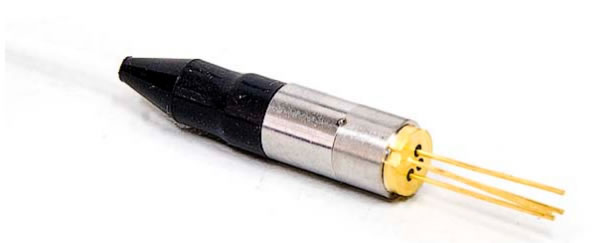

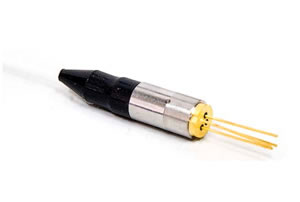

1625nm 동축 피그테일 레이저다이오드 모듈

» 제품소개 » 계측기 부품 » 1625nm 동축 피그테일 레이저다이오드 모듈

1625nm 동축 피그테일 레이저다이오드 모듈은 DFB광학격자를 통해 중심파장이 1622nm에서1628nm사이의 레이저를 생산하고 있습니다. DFB형은FP형에 비해 격자 필터장치를 가지고 있어 단일모드 전송방식을 사용하여 고속 장거리통신에서 손실이 보다 적습니다. 제품의 스펙트럼폭은 0.3nm ~ 0.5nm, 임계치 전류가3mA~ 12mA, 전압이1V ~ 1.5V, 레이저 출력이2mW 입니다. 또한 본 제품은 -40 ℃~ 85℃ 온도하에서 정상 동작을 할수 있으며 낮은 정전용량 및 암전류를 갖추고 있습니다.

동축 피그테일 레이저다이오드 모듈은 간섭에 대한 높은 저항력을 가지고 부모드 억제율이30db~ 40db이며 광 아이솔레이터를 내장하여 레이저가 순방향 전송중에서 반사에 의해 일으키는 신호의 상호간섭을 없앨수 있으며30db의 높은 광 격리도 및 낮은 삽입손실을 가지고 있습니다. 본 제품은 전송속도가 2.5Gbps로 고효율적 광섬유통신의 수요를 만족시킬수 있으며 FC, ​​APC, SC 및 APC 등 다양한 연결방식을 제공하며 0.5m 또는 1m길이의 피그테일(접속용 광섬유) 이 달려있어 접속이 아주 간단하며 각종 계측기기 또는 광섬유 통신시스템의 레이저광원으로 널리 사용됩니다.


최대 정격 절대값
파라미터 기호 최소 최대 단위 시험조건
보존온도 Tstg -40 100 -
동작온도 Top -40 85 -
역방향 전압 Vr CW 2 V CW
납땜 온도 - - 260 -
납땜 시간 - - 10 S S

광학적 & 전기적 특성

파라미터 기호 최소 타입 최대 단위 시험조건
정격출력 Po - 2 - mW Ith+20mA
임계치 전류 Ith 3 -  12 mA CW
순방향 전압 강하 Vop -  1.1 1.5 V CW, Ith+20mA
센트 파장 λc 1622 1625 1628 nm -
스펙트럼 폭 Δλ -  0.3 0.5 nm Ith+20mA
부모드 억제율 SMSR 30 40 -  dB -
대역폭(3dB) Bw - 1000  2500 MHz RI=50Ω
모니터 전류 Im 0.1 0.5  1 mA CW, Ith+20mA
모니터 암전류 Id -  -  0.1 uA CW, Ith+20mA
광절연 ISO 30 - - dB 25℃

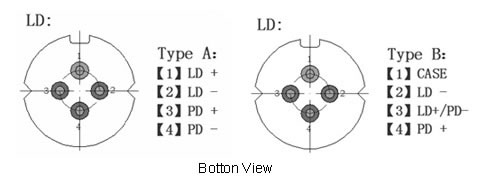

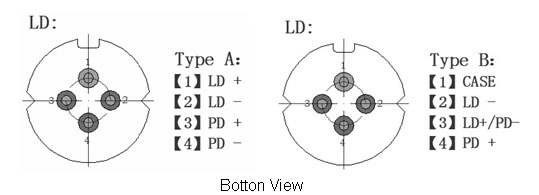

PIN 선명도

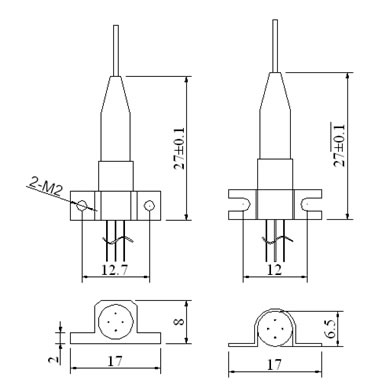

그림

주문내용
MLD-D62X2-XAXX1

M LD -D 62 x 2 -x A x x 1
모드 제품 타입 파장 절연체 비율 커넥터 피그테일 색상 피그테일 길이 출력범위
l D:DFB 62:1625 S:싱글 B:듀얼 W:없음 2:2.5Gb/s 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC W:Without A:725 H:옐로 B:내츄럴 R:밀크 화이트 5:0.5m 1:1m 1:>1mW

Shengshi은 중국의 1625nm 동축 피그테일 레이저다이오드 모듈 전문 제조 업체 및 공급 업체입니다. 당사는 InGaAs 동축 피그테일 검파다이오드 모듈, 635nm-980nm 레드 레이저 모듈, 1625nm 동축 피그테일 레이저다이오드 모듈, 기가비트 InGaAs PIN-TIA 검출기, 1653nm 가스검출용 레이저 다이오드등을 공급하고 있습니다.
