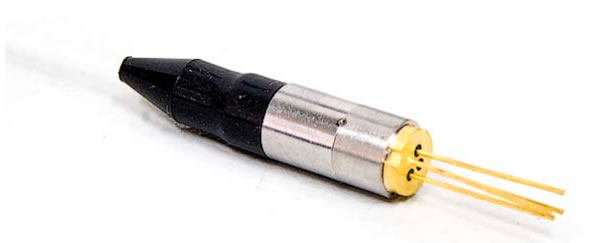

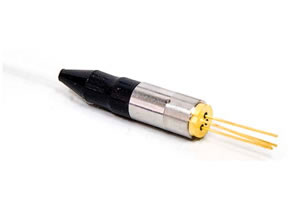

CWDM 동축 피그테일 레이저다이오드는 10여종의 모델이 포함되어 종류가 많고 중심파장이1270nm에서1610nm사이의 레이저를 생산할수 있으며 해당 스펙트럼폭은 0.3nm에서 0.5nm사이입니다. 본 제품은CWDM모듈을 사용하고 동작하에서 임계치 전류가 3mA ~ 12mA, 동작전압이1.1V ~ 1.5V이며 , 정전용량 및 암전류가 낮아 , 전기적사양이 비교적 낮은 특징을 가지고 있습니다.
사용자는 용도에 맞춰 내장된 광 아이솔레이터를 선택할수 있고 빛을 단일방향으로 전송시켜 광섬유의 반사파가 통신의 정확성에 일으키는 영향을 방지할수 있습니다. 또한CWDM 동축 피그테일 레이저다이오드는 간섭에 대한 높은 저항력, 낮은 삽입손실을 갖고 있으며 부모드 억제율은 40dB ~ 30dB입니다.
| 파라미터 | 기호 | 최소 | 최대 | 단위 | 시험조건 |
| 보존온도 | Tstg | -40 | 100 | ℃ | - |
| 동작온도 | Top | -40 | 85 | ℃ | - |
| 역방향 전압 | Vr | CW | 2 | V | CW |
| 납땜 온도 | - | - | 260 | ℃ | - |
| 납땜 시간 | - | - | 10 | S | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 타입 | 최대 | 단위 | 시험조건 |
| 정격출력 | Po | 1 | - | 2 | mW | Ith+20mA |
| 임계치 전류 | Ith | 3 | - | 12 | mA | CW |
| 순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| 센트 파장 | λc | 1267 | 1270 | 1273 | nm | - |
| 1287 | 1290 | 1293 | ||||
| 1307 | 1310 | 1313 | ||||
| 1327 | 1330 | 1333 | ||||
| 1347 | 1350 | 1353 | ||||
| 1367 | 1370 | 1373 | ||||
| 1387 | 1390 | 1393 | ||||
| 1407 | 1410 | 1413 | ||||
| 1427 | 1430 | 1433 | ||||
| 1447 | 1450 | 1453 | ||||
| 1467 | 1470 | 1473 | ||||
| 1487 | 1490 | 1493 | ||||
| 1507 | 1510 | 1513 | ||||
| 1527 | 1530 | 1533 | ||||
| 1547 | 1550 | 1553 | ||||
| 1567 | 1570 | 1573 | ||||
| 1587 | 1590 | 1593 | ||||
| 1607 | 1610 | 1613 | ||||
| 스펙트럼 폭 | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
| 부모드 억제율 | SMSR | 30 | 40 | - | dB | - |
| 대역폭(3dB) | Bw | 5 | 2500 | - | MHz | RI=50Ω |
| 모니터 전류 | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith+20mA |
| 모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| 광절연 | ISO | 30 | - | - | dB | 25℃ |

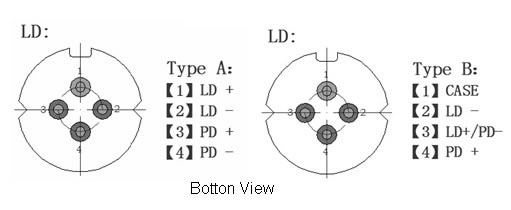

PIN 선명도
그림
주문내용
MLD-CXXX2-XXXX1
| M | LD | -C | Xx | x | 2 | -x | x | x | x | 1 | |
| 모드 | 제품 | 타입 | 파장 | 절연체 | 비율 | 커넥터 | Pin | 피그테일 색상 | 피그테일 길이 | 출력 범위 | |
| C:CWDM | 27:1270nm 29:1290nm 31:1310nm 33:1330nm 35:1350nm 37:1370nm 39:1390nm 41:1410nm 43:1430nm | 45:1450nm 47:1470nm 49:1490nm 51:1510nm 53:1530nm 55:1550nm 57:1570nm 59:1590nm 61:1610nm | S:싱글 B:듀얼 W:없음 | 2:2.5Gb/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC W: Without | A:725 B:720 | H:옐로 B:내츄럴 R:밀크 화이트 | 5:0.5m 1:1m | 1:>1mW<2mW | ||
Shengshi는 중국의1270-1610 CWDM 동축 피그테일 레이저다이오드 전문 제조업체 및 공급업체입니다. 주로1653nm가스검출용 반도체 다이오드, InGaAs 동축 피그테일 검파다이오드 모듈, 소지역 InGaAs광검출기 포토다이오드, 1310nm LED 부품 (발광 다이오드)등 광전자 소자의 개발, 제조, 판매를 하고 있습니다.
