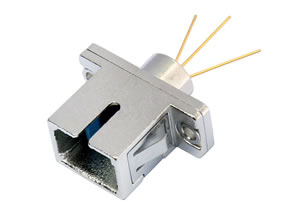

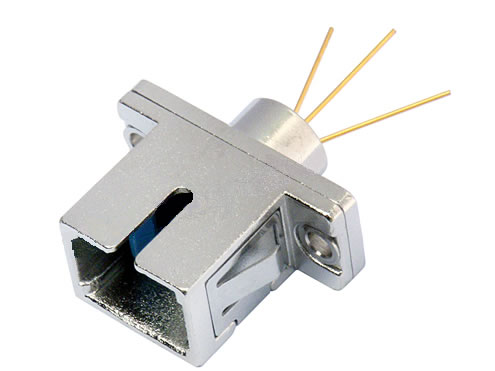

1310nm-1550nm FP 동축 피크테일 다이오드는 광섬유 및 기타 계측기의 광원으로 사용되며 중심파장이1300nm에서1320nm사이의 레이저 또는 1540nm 에서 1560nm 사이의 레이저를 생산하고 있습니다. 본 레이저 다이오드를 사용하여 생산된 레이저는 단색성이 뛰여나고 스펙트럼폭이 0.3nm ~ 0.5nm이며 정상 동작하에서 레이저 출력이0.2mW ~ 0.5mW로 통신시스템의 수요를 만족시킬수 있습니다. 또한 제품의 임계치 전류가 약 3mA ~ 12mA, 동작전압이1.1V ~ 1.5V로 전기적사양이 일반적인 레이저에 비해 낮습니다.
레이저부품인 FP 동축 피그테일 다이오드는 FC, SC 및 ST형태의 연결방식을 가지고 있으며 부모드 억제율이30db ~ 40dB, 간섭에 대한 높은 저항력을 가지고 있습니다.
최대 정격 절대값
| 파라미터 | 기호 | 최소 | 최대 | 단위 | 시험조건 |
| 보존온도 | Tstg | -40 | 100 | ℃ | - |
| 동작온도 | Top | -40 | 85 | ℃ | - |
| 역방향 전압 | Vr | CW | 2 | V | CW |
| 납땜 온도 | - | - | 260 | ℃ | - |
| 납땜 시간 | - | - | 10 | S | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 정격출력 | Po | 0.2 | 0.5 | mW | Ith+20mA | |
| 임계치 전류 | Ith | 3 | - | 12 | mA | CW |
| 순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| 센트 파장 | λc | 1300 | 1310 | 1320 | nm | - |
| 1540 | 1550 | 1560 | ||||
| 스펙트럼폭 | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
| 부모드 억제율 | SMSR | 30 | 40 | - | dB | - |
| 대역폭(3dB) | Bw | - | 1000 | 2500 | MHz | RI=50Ω |
| 모니터 전류 | Im | 0.1 | 0.5 | 1 | mA | CW, Ith+20mA |
| 모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith+20mA |

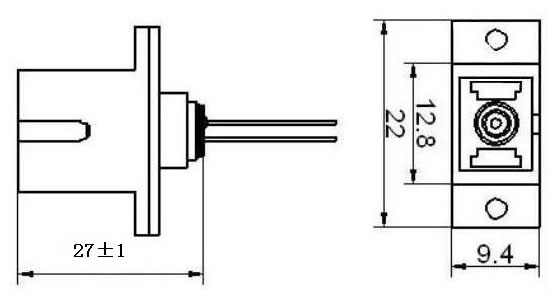

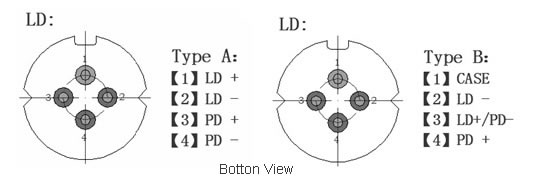

그림
주문내용
CXX-XWX
| C | Xx | -x | W | x |
| 모드 | 파장 | 커넥터 | 전송타입 | 출력범위 |
| 31 :1310nm 55 :1550nm | F :FC S :SC T :ST | W :플러그인 | 1 :>1mW <2mW 2 :>2mW <3mW 3 :>3mW <4mW 4 :>4mW <6mW 6 :>6mW <8mW 7 :>8mW <10mW |
우리는 중국의 1310nm-1550nm FP 동축 피크테일 다이오드 전문 제조업체 및 공급업체입니다. 주로 InGaAs OTDR용 펄스형 APD 검파기, 1270-1610 CWDM 동축 피그테일 레이저다이오드, SLED 레이저 다이오드- 슈퍼 발광다이오드, 기가비트 InGaAs PIN-TIA 검출기, 1310nm 동축 피그테일 FP 레이저 다이오드등을 공급하고 있습니다.
