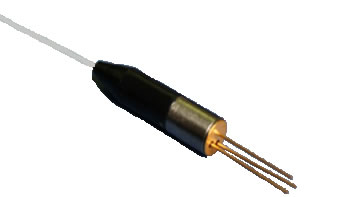

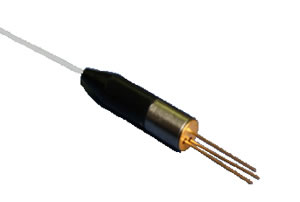

InGaAs 펄스형 어발란체 포토다이오드(APD) 검파기는 OTDR(광섬유 시험기) 시스템에서 광학측정기로 사용되며 반사되어 되돌아오는 광신호를 전기신호로 변환시켜 광섬유의 길이 및 중단점을 확인할수 있습니다. 본 펄스형 검파기는 -40 ℃ ~ 85 ℃온도하에서 동작가능하고 1310nm에서1550nm사이의 파장범위내의 빛을 받을수 있습니다. 3Gbps의 전송속도로 신속하게 광펄스를 수신할수 있고 정보를 얻을수 있습니다.
펄스형APD 검출기는 단일 모드 광섬유 및 동축 모듈을 사용합니다. 제품은 고속 응답성으로 1310nm에서 0.80A/W ~ 0.94A/W의 펄스 응답성을 나타내고 1550nm에서 0.81A/W ~ 0.96A/W의 펄스 응답성을 나타냅니다. 또한 암전류가5nA ~ 25nA, 반사손실이30db로 비 전송신호의 간섭을 적게 받으므로 얻은 정보의 신뢰성을 보장합니다.
최대 정격 절대값
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 |
| 순방향 전류 | IF | 10 | mA | ||
| 역방향 전류 | IR | 0.5 | mA | ||
| 동작 케이스 온도 | TC | -40 | 85 | ℃ | |
| 보존온도 | TSTG | -40 | 85 | ℃ | |
| 납땜 온도 | TSOL | - | 260(10s) | ℃ | |
| 상대습도 | RH | -40 | 85 | % |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 비고 |
| 역방향 브레이크다운 전압 | VBR | 50 | 70 | 100 | V | ID = 100 μA |
| 역방향 브레이크다운 전압 온도계수1 | δ | 0.2 | %/℃ | |||
| 암전류 | ID | 5 | 25 | nA | VR = VBR x 0.9 | |
| 곱하기 암전류 | IDM | 1 | 5 | nA | M = 2 to 10 | |
| 단자 정전용량 | Ct | 0.35 | 0.60 | pF | VR = VBR x 0.9, f = 1 MHz | |
| 차단 주파수 | fC | 2.5 | GHz | M = 10 | ||
| 양자 효율 | η | 76 | 90 | % | λ = 1310 nm, M = 1 | |
| 65 | 77 | λ = 1550 nm, M = 1 | ||||
| 응답도 | S | 0.80 | 0.94 | A/W | λ = 1310 nm, M = 1 | |
| 0.81 | 0.96 | λ = 1550 nm, M = 1 | ||||
| 증배율 | M | 30 | 40 | M | λ = 1310 nm, IPO = 1.0 μA, VR = V (at ID = 1 μA) | |
| 과도 잡음지수 | x | 0.7 | - | λ = 1310 nm, IPO = 1.0 μA, M = 10, f = 35 MHz, B = 1 MHz | ||
| F | 5 | λ = 1550 nm, IPO = 1.0 μA, M = 10, f = 35 MHz, B = 1 MHz | ||||
| 광반사 손실 | ORL | 30 | dB | SMF |
Pin 배치

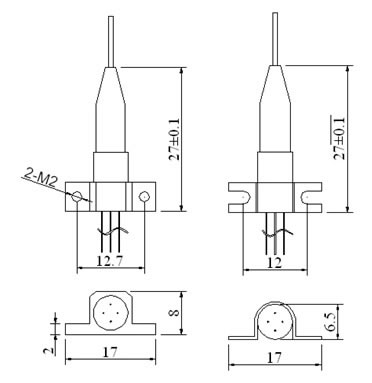

그림
주문내용
MAP-3X-XXX
| M | PD | -3 | x | -x | x | x |
| 모드 | 제품 | 비율 | 커넥터 | 피그테일 색상 | 피그테일 길이 | 증배율 |
| 3:3Gb/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC W:없음 | H:옐로 B:내츄럴 R:밀크 화이트 D: 컬러 | 5:0.5M 1:1M | 2:20 3:30 4:40 |
중국의 InGaAs OTDR용 펄스형 APD 검파기 전문업체로서 그외에InGaAs OTDR용 펄스형 APD 검파기, DFB동축 피그테일 2.5G 레이저 다이오드1-4mW, 1310nm LED 부품 (발광 다이오드), 소지역 InGaAs광검출기 포토다이오드등을 공급하고 있습니다.
