1550nm OTDR용 펄스 레이저 모듈

» 제품소개 » 측정 & 감지 부품 » 1550nm OTDR용 펄스 레이저 모듈

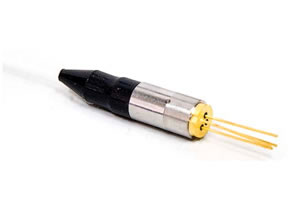

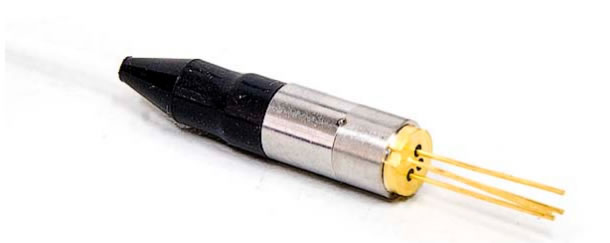

1550nm 펄스 레이저 모듈은 OTDR시스템에서 광원으로 사용되고 중심파장이 1530nm 에서 1570nm사이의 레이저를 생산할수 있습니다. 사용자는 OTDR시스템을 사용하여 광섬유의 한끝에서 레이저를 발사하고 원자리에서 다시 수신하며 펄스의 반사파를 분석하므로 광섬유의 길이, 노드, 중단점등 사양을 쉽게 알수 있습니다.

펄스 레이저 모듈은0℃ ~ 60℃온도하에서, 85%의 습도하에서 정상 동작할수 있으며 발생한 레이저의 임계치 전류는8mA ~ 30mA, 동작전압은3.5V, 광출력이 약 60mW ~ 80mW입니다. 본 제품은 비교적 긴 광섬유의 측정에 만족시키기 위해 긴 파장 및 5nm에서10nm사이의 넓은 스펙트럼폭을 사용하였습니다. 파장이 길수로 광펄스의 손실이 적으며 넓은 펄스를 사용하여 레이저 신호가 장거리 광섬유의 입사 및 반사를 거친후에도 충분한 강도를 가지고 있습니다. 또한 0.5ns ~ 2ns시간내에 작동할수 있는 고속 응답성을 가지고 2.5Gbps에 달하는 전송속도를 가지고 있습니다.


최대 정격 절대값
파라미터 기호 최소 평균 최대 단위
펄스 순방향 전류*1 IFP 1000 mA
역방향 전압 VR 2 V
역방향 전압(모니터PD) VRM 10 V
역방향 전류(모니터PD) IFPM 2 mA
동작 케이스 온도 TC 0 60
보존 온도 Tstg -40 85
납땜 온도 Tsld 260(10s)
상대습도(비응축) RH 85 %

광학적 & 전기적 특성

파라미터 기호 최소 타입 최대 단위 비고
순방향 전압 VFP 3.5 V IFP = 450 mA, PW = 10 μ s, Duty = 1%
임계치 전류 Ith 8 30 mA
광섬유에서의 광출력 Pf 60 80 mW IFP = 450 mA, PW = 10 μ s, Duty = 1%
중심파장 λC 1530 1550 1570 nm RMS ( − 20 dB), IFP = 450 mA , PW = 10 μs , Duty = 1%
스펙트럼폭 σ 5 10.0 nm RMS ( − 20 dB), IFP = 450 mA , PW = 10 μs , Duty = 1%
상승 시간 tr 0.5 2.0 ns 10-90%
하강 시간 tf 0.5 2.0 ns 90-10%
순방향 전류(CW) Ifcw 15 mA Pfcw = 2 mW
모니터 전류 Im 0.05 2 mA Pfcw = 2 mW , VRM = 2 V

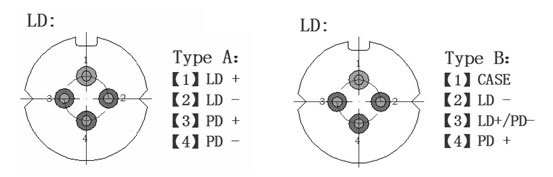

Pin 설명

주문내용

주문내용
MLD-F55W2-XAXXX

M LD -F 55 W 2 -x A x x x
모드 제품 타입 파장 절연체 비율 커넥터 피그테일 색상 피그테일 길이 출력범위
F :FP 55 :1550nm W :없음 2 :2.5Gb/s 1 :FC/APC 2 :FC/PC 3 :SC/APC 4 :SC/PC 5 :LC/PC 6 :LC/APC A :725 H : 옐로 B :내츄럴 R :밀크 화이트 5 :0.5m 1 :1m o2 :>20mW <30mW o4 :>40mW <60mW o6 :>60mW <80W o8 :>80mW <100mW

중국의1550nm OTDR용 펄스 레이저 모듈 전문업체인 Shengshi는1310nm-1550nm FP 동축 피그테일 레이저다이오드 모듈, 1550nm 버터플라이 타입 DFB 레이저 다이오드, 1270-1610 CWDM 동축 피그테일 레이저다이오드, 850nm LED부품 (발광 다이오드), 광역 InGaAs PIN 검파 다이오드등 광전자 소자의 개발, 생산, 판매를 하고 있습니다.
