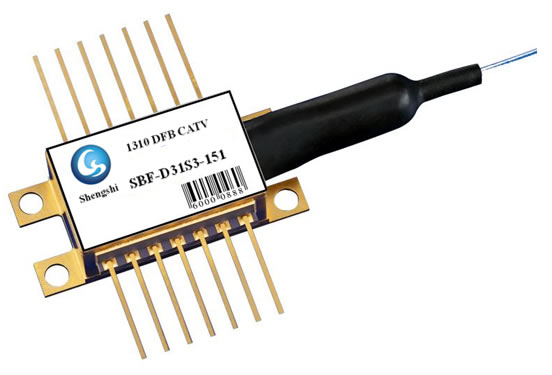

1653nm 레이저 다이오드는 주요하게 가스 측정기구에 사용되어 가스농도등 사양을 측정합니다. 기존의 가스검출 방법에 비해 레이저를 이용하여 스펙트럼으로 분석하면 가혹한 측정환경하에서 비접촉식 측정을 진행할수 있습니다. 또한 가연가스 검출모듈로 사용되며 위험가스 측정광원으로 사용할수도 있습니다.
본 레이저 다이오드는 종류가 많고 FP(패브리-페롯)형,DFB(분포궤환)형, CWDM형 세 가지를 생산하며 중심파장이1652.7nm에서1654.7nm사이의 레이저를 생산하며 광출력이8mW ~ 28mW, 임계치 전류가25mA ~ 35mA, 전송속도가 1.25Gbps ~ 10Gbps입니다. 광출력이8mW인 제품을 예로 들면 이 제품은 동작전류가100mA, 동작전압이2V, 부 모드 억제율이 35db이며 비교적 낮은 전력소비와 간섭에...
최대 정격 절대값
| 파라미터 | 기호 | 조건 | 최소 | 최대 | 단위 |
| 역방향 전압 | VR | 2 | V | ||
| 순방향 전류 | IF | 120 | mA | ||
| 순방향 전압 | VF | IOP | 2.5 | V | |
| 케이스 온도 | TC | IOP | 0 | 60 | ℃ |
| 레이저 온도 | TLASER | IOP | 0 | 70 | ℃ |
| 열전냉각 전압 | VTEC | 3.0 | V | ||
| 열전냉각 전류 | LTEC | -40 | 1.8 | A | |
| 보존 온도 | TSTG | 편차없음 | 5 | 85 | ℃ |
| 보존습도 | - | 85 | %RH | ||
| 정전 방전(ESD) | VESD | 인체 모델 | 500 | V | |
| 납땜 온도 | STEMP | 260 | ℃ | ||
| 납땜 시간 | STIME | 10 | sec |
광학적 & 전기적 특성
| 파라미터 | 기호 | 시험조건 | 최소 | 타입 | 최대 | 단위 |
| 광출력 | Po | CW | 8 | - | - | mW |
| 임계치 전류 | Ith | CW | - | 25 | 35 | mA |
| 동작 전류 | Iop | CW,8mW | - | - | 100 | mA |
| 동작 전압 | Vop | CW,8mW | - | - | 2.0 | V |
| 경사효과 | η | CW,8mW | -0.06 | 0.1 | - | mW/mA |
| 피크 파장 | λP | CW,8mW | 1652.7 | 1653.7 | 1654.7 | nm |
| 부모드 억제율 | SMST | CW,8mW | 35 | - | - | dB |
| 선폭 | Δλ | CW,8mW | - | - | 50 | klHz |
| 서미스터 온도계 | Rtherm | Ttherm=25℃ | 9.5 | 10 | 10.5 | kΩ |
Pin 배치
| Pin 배치 | |
| 1 | TEC(+) |
| 2 | 서미스터 |
| 3 | |
| 4 | |
| 5 | 서미스터 |
| 6 | - |
| 7 | - |
| 8 | - |
| 9 | - |
| 10 | LD 양극 (+) |
| 11 | LD 음극(-) |
| 12 | - |
| 13 | 케이스 |
| 14 | TEC(-) |

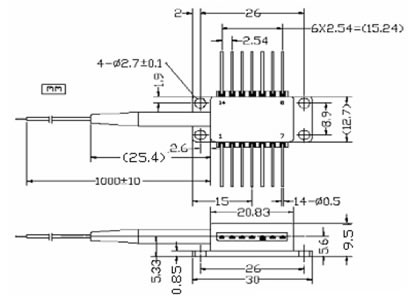

그림
주문내용
SBF-X-65XX-XXX
| S | BF | -x | 65 | x | x | -x | x | x |
| 모드 | 제품 | 타입 | 파장 | 절연체 | 비율 | 커넥터 | 피그테일 길이 | 출력 파워 |
| F:FP D:DFB C:CWDM | 65:1653nm | S:싱글 B:듀얼 W:없음 | 3:1.25Gb/s 2:2.5Gb/s 4:4.25Gb/s 6:6Gb/s 1:10Gb/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC W:없음 | 5:0.5m 1:1m | 3:8~10mw 4:11~13mw 5:14~16mw 6:17~19mw 7:20~22mw 8:23~25mw 9:26~28mw |
Shengshi는 중국에서 1653nm가스검출용 레이저 다이오드를 전문으로 해온 제조업체입니다.주로 1550nm OTDR용 펄스 레이저 모듈, SLED 레이저 다이오드- 슈퍼 발광다이오드, 1310nm-1550nm FP 동축 피그테일 레이저다이오드, 소지역 InGaAs광검출기 포토다이오드, 850nm LED부품 (발광 다이오드)등을 공급하고 있습니다.
