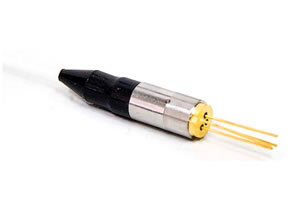

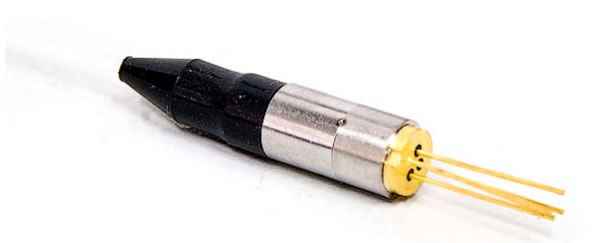

635nm-980nm 레드 레이저 모듈은 6가지 모델을 갖추고 635nm 에서980nm사이의 중심파장을 가지고 있으며 -40℃~ 85℃온도하에서, 또한 낮은 임계치 전류 및 저전압에서 동작할수 있습니다. 발생한 레이저의 스펙트럼폭은 2nm 에서3nm사이이고 스펙트럼 이동(spectral shift)이 약 0.1 nm/℃로 높은 안정성을 가지고 있습니다.
레드레이저 모듈은 동축 패키지로서 크기가 작고 구조가 간단하며 가격이 쌉니다. 또한 붉은색에서 적외선으로 서로 다른 레이저를 만들어낼수 있습니다. 우리 레이저모듈은 PD 레이저 측정장치와 함께 제공되어 백라이트 강도를 측정하고 레이저다이오드에 피드백 시켜 시스템의 안정성을 향상시키는 동시에 레이저를 생산합니다. 또한 TE 도파관은 수직해상도를 높게 합니다.
최대 정격 절대값
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 |
| 광섬유 출력 | Po(CW) | 3 | mW | ||
| 순방향 전류(LD) | If(LD) | 100 | mA | ||
| 역방향 전압(LD) | Vr(LD) | 2 | V | ||
| 순방향 전류(PD) | If(PD) | 2 | mA | ||
| 역방향 전압(PD) | Vr(PD) | 15 | V | ||
| 보존온도 | Tstg | -40 | 85 | ℃ | |
| 동작온도 | To | -10 | 40 | ℃ | |
| 납땜 온도 | - | 260 | ℃ | ||
| 납땜 시간 | - | 10 | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 출력 | Po | 1 | 2 | mW | CW,If=Ith+20mA | |
| 경사효율 | SE | 0.05 | 0.1 | mW/mA | CW | |
| 임계치 전류 | Ith | 20 | 25 | mA | CW | |
| 동작전류 | If | 40 | 50 | mA | CW | |
| 동작전압 | Vf | 2.3 | 2.6 | V | CW | |
| 모니터 전류 | Im | 500 | uA | Vrd=5V, If=Ith+20mA | ||
| 센트 파장 | λc | 630 | 635 | 640 | nm | CW, If=Ith+20mA |
| 640 | 650 | 660 | ||||
| 스펙트럼폭(RMS) | Δλ | 2 | 3 | nm | -20dB | |
| 스펙트럼 이동 | Δλ/ΔT | 0.1 | nm/℃ | CW, If=Ith20mA | ||
| 반사손실 | ER | 30 | dB | CW |

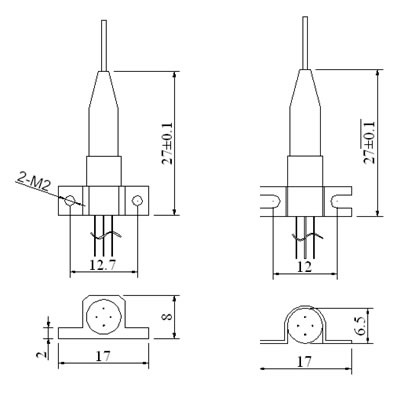

Pin 배치
그림
주문내용
CXX-XXX
| C | Xx | -x | x | x |
| 모드 | 파장 | 커넥터 | 피그테일 길이 | 출력범위 |
| 63:635nm 65:650nm 78:780nm 80:808nm 90:905nm 98:980nm | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC W:없음 | 5:0.5M 1:1Mc | 1:>1mW<2mW 2:>2mW<3mW |
Shengshi는 중국의 635nm-980nm 레드 레이저 모듈 전문 제조업체 및 공급업체입니다. 주요하게InGaAs 동축 피그테일 검파다이오드 모듈, 버터플라이 타입 DFB 레이저 다이오드, 동축 피그테일 DFB 레이저다이오드 모듈, InGaAs OTDR용 펄스형 APD 검파기등을 공급하고 있습니다.
