1310nm OTDR용 펄스 레이저 모듈,레이저 발사장치

1310nm OTDR용 펄스 레이저 모듈

홈 » 제품소개 » 측정 & 감지 부품 » 1310nm OTDR용 펄스 레이저 모듈

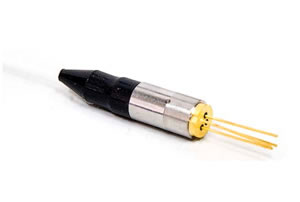

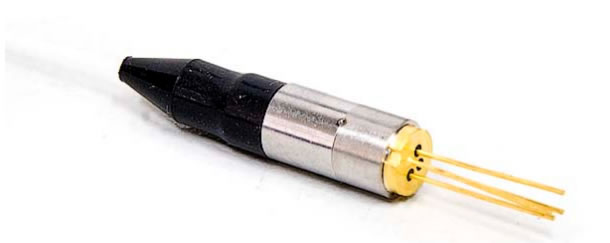

1310nm펄스 레이저 모듈은 OTDR시스템내의 발사장치에 사용되며 발사한 광펄스는 광섬유내에서 뒷면반사를 발생할수 있으며 검출기에 의해 반사하여 되돌아온 신호를 받으면 광섬유의 길이, 광섬유의 전송손실등 사양을 알수 있습니다.

우리 레이저 모듈에는 모니터가 내장되어 광섬유의 고장위치를 쉽게 알아내고 광케이블의 설치 및 유지관리에 적용할수 있습니다. 또한 본 제품은0℃ ~ 60℃ 온도하에서 안정적으로 동작하고 상대습도가 85％, 출력이 약 70mW ~ 100mW입니다. 0.5m 또는1m 피그테일이 달려있어 광원으로 사용할수 있고 OTDR 측정기에 쉽게 접속될수 있습니다.

최대 정격 절대값

파라미터	기호	최소	평균	최대	단위
펄스 순방향 전류*1	IFP			1000	mA
역방향 전압	VR			2	V
역방향 전압(모니터 PD)	VRM			10	V
역방향 전류(모니터PD)	IFPM			2	mA
동작 케이스온도	TC	0		60	℃
보존온도	Tstg	-40		85	℃
납땜 온도	Tsld			260(10s)	℃
상대습도 (비응축 )	RH			85	%

광학적 & 전기적 특성

파라미터	기호	최소	타입	최대	단위	비고
순방향 전압	VFP			3.5	V	IFP = 450 mA, PW = 10 μ s, Duty = 1%
임계치 전류	Ith		8	30	mA
광섬유에서의 광출력	Pf	70	100		mW	IFP = 450 mA, PW = 10 μ s, Duty = 1%
중심파장	λC	1290	1310	1330	nm	RMS (−20 dB), IFP = 450 mA , PW = 10 μs , Duty = 1%
스펙트럼폭	σ		5	10	nm	RMS (−20 dB), IFP = 450 mA , PW = 10 μs , Duty = 1%
상승시간	tr		0.5	2.0	ns	10-90%
하강시간	tf		0.5	2.0	ns	90-10%
순방향 전류(CW)	Ifcw		15		mA	Pfcw = 2 mW
모니터 전류	Im	0.05		2	mA	Pfcw = 2 mW , VRM = 2 V

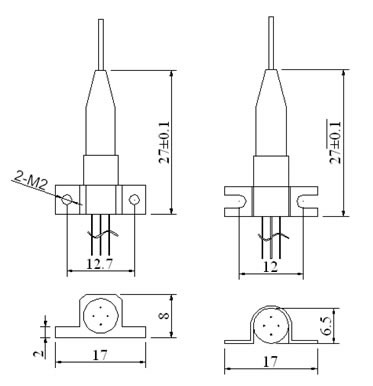

핀 설명

주문내용

주문내용
MLD-F31W2-XAXXX

M	LD	-F	31	W	2	-x	A	x	x	x
모드	제품	타입	파장	절연체	비율	커넥터	핀	피그테일 색상	피그테일 길이	출력범위
		F :FP	31 :1310nm	W :없음	2 :2.5Gb/s	1 :FC/APC 2 :FC/PC 3 :SC/APC 4 :SC/PC 5 :LC/PC 6 :LC/APC	A :725	H : 옐로 B :내츄럴 R :밀크 화이트	5 :0.5m 1 :1m	o2 :>20mW <30mW o4 :>40mW <60mW o6 :>60mW <80W o8 :>80mW <100mW

당사는 중국의1310nm OTDR용 펄스 레이저 모듈 전문 제조업체로서 주요하게1310nm DFB 동축 피그테일 레이저다이오드 모듈, 1550nm 버터플라이 타입 DFB 레이저 다이오드, 1490nm OTDR용 펄스 레이저 다이오드, 소지역 InGaAs광검출기 포토다이오드등을 공급하고 있습니다.
