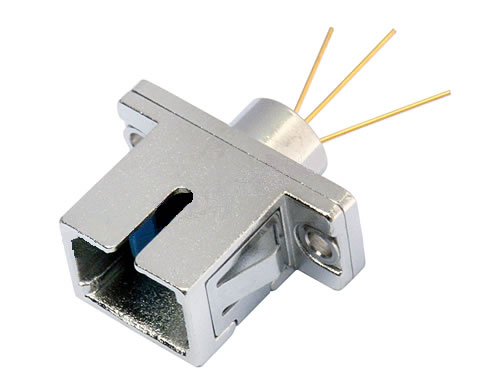

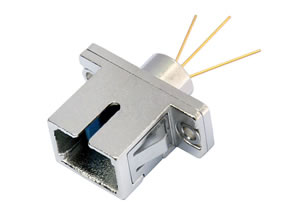

기가비트 InGaAs PIN-TIA 검출기는 전자통신분야에서 수신장치로 사용되고 광섬유에서 보내온 1100nm에서 1650nm 사이의 넓은 파장 범위내의 광신호를 읽을수 있습니다. 본 제품은 낮은 동작전압과 전류를 제공하며 26dBm의 높은 감도를 가지고 있으며, 미분 응답도가 1.4mV/uW ~ 3.0mV/uW, 신호단자 응답도가0.7mV/uW ~ 1.5mV/uW입니다.
기가비트 검출기는 전치증폭기(transimpedance amplifier)를 탑재한 고성능InGaAs PIN 포토다이오드를 사용하였으며FC, SC, FT등 다양한 형태의 접속방식을 가지고 있으므로 간단하게 광섬유중에 연결할수 있습니다. 그리고 제품의 전송속도가 155Mbps,1.25Gbps,2.5Gbps에서 선택할수 있습니다.
최대 정격 절대값
| 파라미터 | 수치 | 단위 | 조건 |
| 보존온도 | -40~+85 | ℃ | Ts |
| 동작온도 | -40~+85 | ℃ | Top |
| 공급전압 | 3.6 | V | Vcc |
| 납땜 온도 (<10sec.) | 260 | ℃ | Stemp |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 타입 | 최대 | 단위 | 조건 |
| 공급전압 | Vcc | 3.0 | 3.3 | 3.6 | V | |
| 공급전류 | Icc | 28 | 40 | mA | 무부하 | |
| 미분 응답도 | Rd | 1.4 | 3.0 | mV/uW | Rload=100ohm,P=-18, λ=1310nm | |
| 신호단자 응답도 | Rs | 0.7 | 1.5 | mV/uW | Rload=50ohm,P=-18, λ=1310nm | |
| 소신호 대역폭 | BW | 1 | MHz | |||
| 저주파 Cut off 값 | LF | 5 | KHz | |||
| 상승시간/하강시간 (20%~80%) | Tr/tr | 150 | 200 | ps | P=-18, λ=1310nm | |
| 포화출력 | Psat | -3 | dBm | λ=1310nm | ||
| 신호단자 출력 Impendance | Ro | 40 | 50 | 60 | Ohm | |
| 파장 | λ | 1100 | 1650 | nm | ||
| 감도 | -26 | dBm | λ=1310nm,PRBS7,ER=10dB, BER=1E-10 |

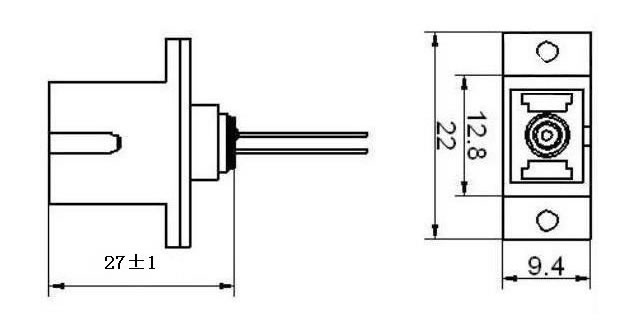

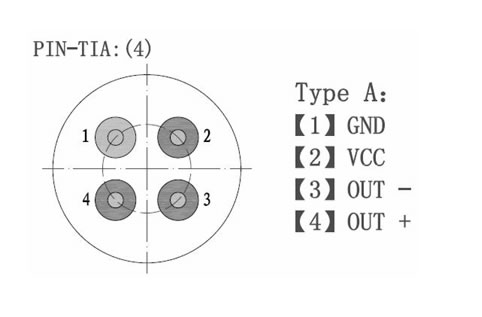

Pin 배치
그림
주문내용
SCB-P2X-3X
| S | CB | -P | 2 | x | -3 | x |
| 모드 | 제품 | 타입 | 파장 | 핀 | 비율 | 커넥터 |
| P:PIN+TIA | 2:1100~1650 | 4:4 PIN 5:5 PIN | 1:155Mb/s 2:1.25 Gb/s 3:2. 5 Gb/s | 1:FC 2:SC 4:ST |
