850nm LED부품

» 제품소개 » 전자통신부품 »850nm LED부품 (발광 다이오드)

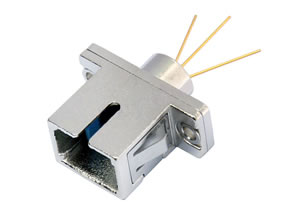

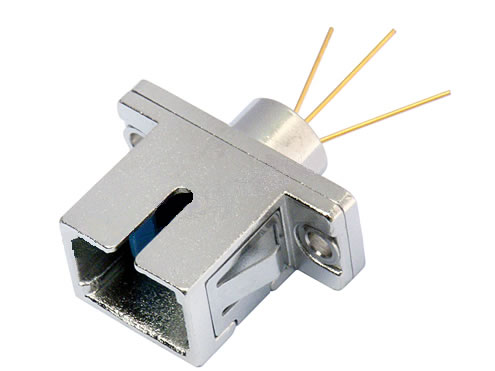

850 LED부품은 빛을 생성하는 발광 다이오드이며 광섬유 통신장치 또는 센서의 광원으로 사용될수 있습니다. 빛의 중심파장은 840nm에서880nm사이이고 레이저 다이오드에 비해50nm에서120nm인 비교적 큰 스펙트럼 폭을 가지고 있습니다. 그리고 심플한 구동회로로 구성되고 직선성이 양호하다는 특징이 있습니다. 제품은 5ns ~ 7ns내에 동작할수 있으며 낮은 임계치 전류와 동작전압을 가지고 출력하는 광파워가 10uW~ 30uW입니다.

LED부품에는 백릿(backlit) 모니터가 장착되어 실시간으로 출력신호를 확인할수 있습니다. 그리고 동축 패키지로 인해 싱글 또는 더블 모드 광섬유 커플링을 실현할수 있으며FC, ​​SC, FT등 다양한 형태의 접속방식을 제공하므로 발광 다이오드는 쉽게 모듈에 통합할수 있습니다. 주로 광섬유 통신 및 센서뿐만아니라 저속 디지털 및 아날로그 통신용 장치에 적용할수 있습니다.



최대 정격 절대값

파라미터 기호 수치 단위
순방향 전류 I F 80 mA
역방향 전압 V R 2 V
동작온도 T op -20~+60
보존온도 T ST -40~+85
다운 리드 접속 온도/시간 - 240/10 ℃ /S

광학적 & 전기적 특성

파라미터 기호 최소 평균 최대 단위 시험조건
출력파워 Po 10 - 30 μW Iop =60mA
중심파장 λ 840 850 880 nm CW
스펙트럼 폭 Δλ - 50 120 nm CW
동작전류 Iop - 10 - mA CW
동작전압 Vop - 1.7 1.9 V CW
상승/하강 시간 Tr/Tf - 5 7 ns CW

Pin 배치

1. LED (+) 2--
3. LED(-) 4--

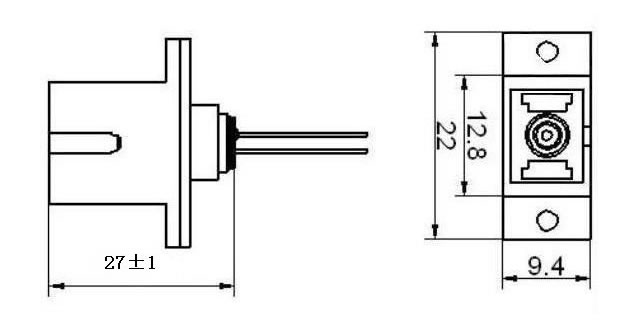

그림

주문내용
C8L-XW9

C 8L -x W 9
모드 파장 커넥터 전송 타입 출력범위
F :FC S :SC T :ST W :플러그인 9 :25~29 μW

Shengshi는 중국에서 풍부한 경험을 가진 850nm LED부품 (발광 다이오드) 전문 제조업체입니다. 당사의 제품에는 InGaAs 동축 피그테일 검파다이오드, 1550nm 동축 피그테일 DFB 레이저다이오드 모듈, 1310nm OTDR용 펄스 레이저 모듈, 850nm InGaAs PIN-TIA 검출기등이 포함됩니다.
