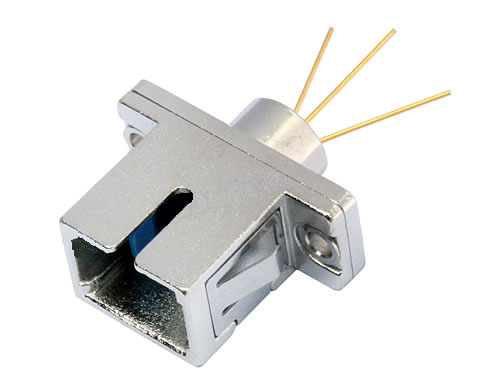

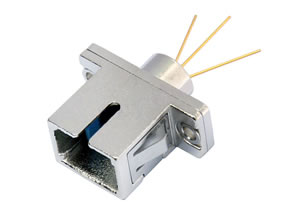

1310nm LED부품은 -20℃ ~ 85℃온도하에서 동작하고 1280nm에서1340nm 사이의 파장을 가진 빛을 생산할수 있습니다. LED부품은 공진 공동등 장치가 없어 레이저 다이오드에 비해 구조가 간단하고 가격이 싼 특징이 있지만 광신호의 단색성이 레이저 다이오드에 비해 좋지 않습니다. FWHM스펙트럼 폭이 165nm , RMS스펙트럼 폭이 66nm, 정전용량이 200pF, 초점거리가 5.8mm입니다.그리고 동작전압은 1.3V ~ 1.6V이고 광섬유 결합 출력이 약 25uW ~ 35uW입니다.
당사의LED부품은 낮은 임계치 전류와 높은 안정성을 가지고 있으며 단일/다중 모드 광섬유 및 내장된 백릿(back-lit) 모니터와 함께 동축 패키지를 채택하였습니다. LED부품은 광섬유 센서로 빛을 조절한후에 섬유로 전송하며 그다음 검출기로 복조하여 신호를 읽을수 있고 저렴한 비용으로 정보 통신을 완성할수 있습니다. 아울러 LED부품은 광섬유 통신 및 센서뿐만아니라 기타 계기와 장치에 적용할수 있습니다.
최대 정격 절대값
| 파라미터 | 기호 | 최소 | 최대 | 단위 |
| 동작온도 | Top | -20 | 85 | ℃ |
| 보존온도 | Tstg | -40 | 100 | ℃ |
| 역방향 전압 (LD) | Vr(LD) | - | 2 | V |
| 역방향 전압(PD) | Vr(PD) | - | 20 | ℃ |
| 보존시 상대습도 | -RHS | - | 95 | % |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 광섬유 결합 출력 | Po | 25 | 29 | 35 | μW | IF= 60 mA 62.5 μm Fiber |
| 출력파워 | Po | 0.9 | - | 1.2 | μW | IF= 60 mA |
| 피크 파장 | λP | 1280 | 1310 | 1340 | nm | IF= 60 mA |
| FWHM스펙트럼 폭 | FWHM | - | - | 165 | nm | IF= 60 mA |
| RMS스펙트럼 폭 | λP | - | 66 | - | nm | IF= 60 mA |
| 광학 상승/하강 시간 | tR tF | - | 22 2.2 | - | ns | 10% ~ 90% |
| 대역폭 | fc | - | 155 | - | MHz | IF= 60 mA |
| 순방향 전압 | Vf | - | 1.3 | 1.6 | Volt | IF= 60 mA |
| 역방향 전류 | IR | - | - | 1 | μA | VR = 2 Volt |
| 정전용량 | C | - | 200 | - | pF | VF = 0 Volt; f=1 MHz |
| 초점거리 | Fd | - | 5.8 | - | mm | - |
Pin 배치
| 1. LED(+) | 2-- |
| 3. LED(-) | 4-- |

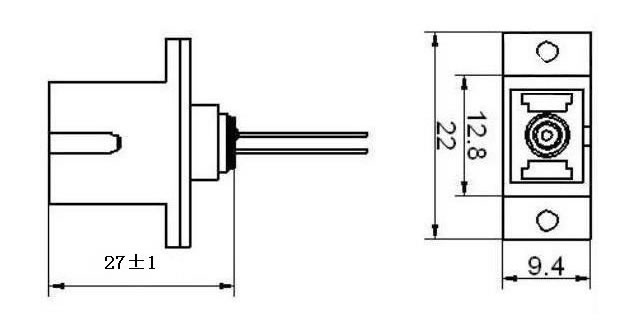

그림
주문내용
C3L-XW9
| C | 3L | -x | W | 9 |
| 모드 | 파장 | 커넥터 | 전송 타입 | 출력범위 |
| F:FC S:SC T:ST | W:플러그인 | 9:25~29μW |
우리는 중국의 1310nm LED 부품 (발광 다이오드) 전문 제조업체로서, 그외에 1270nm-1610nm CWDM 동축 피그테일 레이저다이오드 모듈, InGaAs OTDR용 펄스형 APD 검파기, 광역 InGaAs PIN 검파 다이오드, 1310nm LED 부품 (발광 다이오드)등을 제공하고 있습니다.
