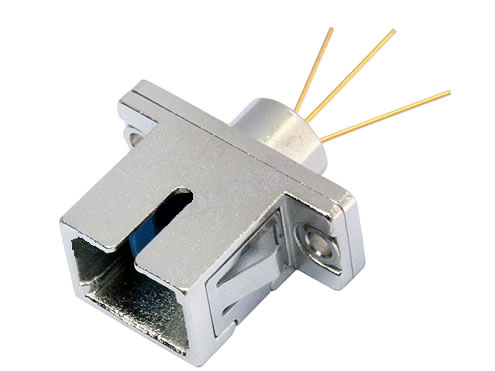

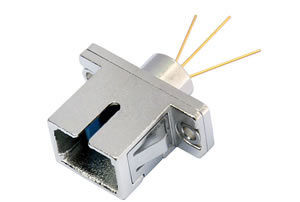

850nm InGaAs PIN-TIA 검출기는 광섬유 통신 및 광섬유 센서뿐만아니라 기타 관련 계기 또는 측정기에 적용됩니다. 그리고 본 제품은 750nm에서900nm사이의 파장에서 미소한 광신호를 전기신호로 변환시키고 저소음으로 증폭할수 있습니다. -40 ℃ ~ 80 ℃온도하에서 정상 동작하고 동작전압이 3V ~ 5.5V, 전류가 약 23mA ~ 35mA, 포화출력이 -3dbm입니다.
PIN-TIA검출기는 850nm GaAs 핀 및4핀 패키지를 사용하고AGC 전치 증폭기(Trans-Impedance Amplifier : TIA)를 내장하여 높은 출력저항을 가지고 전류 이득을 자유롭게 제어할수 있습니다. 당사의 수신기는 반응이 빠르고 정확성이 높으며 4.2ns이내 응답을 완성할수 있으며 감도가 -36db ~ -34dB에 달할수 있습니다. 통신시스템의 핵심 부품으로서 검출기는155Mbps,622Mbps,125Gbp의 전송속도를 실현할수 있습니다.
최대 정격 절대값
| 파라미터 | 기호 | 최소 | 최대 | 단위 |
| 보존온도 | Tstg | -40 | 85 | ℃ |
| 동작온도 | To | -40 | 85 | ℃ |
| 보존시 상대습도 | RHS | - | 95 | % |
| 납땜 온도 | TSLD | - | 260 | ℃ |
| 납땜 시간 | tSLD | - | 10 | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 공급전압 | Vcc | 3.0 | - | 5.5 | V | - |
| 공급전류 | Icc | - | 23 | 35 | mA | 무부하 |
| 파장 | λ | 750 | - | 900 | nm | VR=5V,λ=1310 nm |
| 포화출력 | Ps | -3 | - | - | dBm | 850nm 155M |
| 대역폭 | BW | 115 | 125 | - | MHz | -3dB |
| 감도 | S | - | -36 | -34 | l=850nm, 155Mbps, 62.5um BER=10-10@ PRBS= 223-1 | |
| 상승/하강 시간 | tr/tf | - | - | 4.2 | ns | λ=850 nm ( 20 - 80% ) |

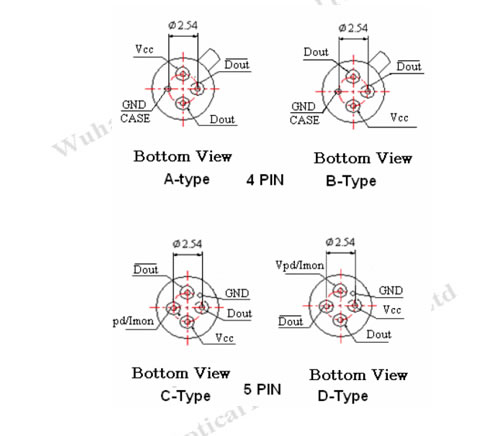

PIN 선명도

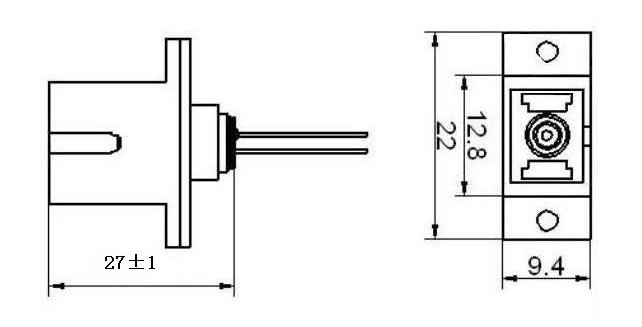

그림
주문내용
SCB-PXX-1X
| S | CB | -P | x | x | -1 | x |
| 모드 | 제품 | 타입 | 파장 | 핀 | 비율 | 커넥터 |
| P:PIN+TIA | 1:750~900 2:1100~1650 | A:4핀A 타입 B:4핀B타입 C:5핀C타입 D:5핀D타입 | 1:155 Mb/s 2:622 Mb/s 3:1.25 Gb/s | 1:FC 2:SC 4:ST |
Shengshi는 중국의850nm InGaAs PIN-TIA 검출기 전문 제조업체 및 공급업체로서1653nm가스검출용 레이저 다이오드, 1550nm 버터플라이 타입 DFB 레이저 다이오드, 1310nm DFB 동축 피그테일 레이저다이오드 모듈, InGaAs 집적 WDM 검파 다이오드, 650nm 적색광원 동축 피그테일 레이저다이오드등을 공급하고 있습니다.
