InGaAs 집적 WDM 검파 다이오드는 CATV 전송 광수신기에 적용되며 파장이 1310nm ~ 1550nm 레이저에 포함된 정보를 얻는데 사용됩니다. 본 제품에는 평판적 구조의 InGaAs PIN검파기를 가지고 -40 ℃~ 80 ℃온도하에서 정상 동작할수 있습니다.
집적 WDM 검파 다이오드는 0.1ns내에 광파에 대해 응답할수 있는 고속응답기능을 가지고 있습니다. 또한 간섭에 대한 높은 저항력을 가지고 있으며 반사분리가 17dB, 반사 삽입손실 및 반사손실이 각각0.5db와 -45dB, 커넥터 삽입 및 반사파가 통신정보에 일으키는 영향이 아주 작습니다. 또한 본제품은 암전류가 0.1nA ~ 0.6 nA , 포화전력이6dBm입니다.
| 파라미터 | 기호 | 조건 | 지수 | 단위 |
| 보존온도 | Tstg | - | -40~100 | mA |
| 동작온도 | Top | - | -40~85 | V |
| 역방향 전압 | Vr | CW | 30 | V |
| 납땜 온도 | - | - | 260 | ℃ |
| 납땜 시간 | - | - | 10 | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 검출범위 | λ | 1310/1490/1550 | nm | |||
| 암전류 | Id | - | 0.1 | 0.6 | nA | VR=5V,25° |
| 양자효율 | R | 0.80 | 0.85 | - | VR=5V,λ=1550 nm | |
| 포화출력 | P | - | - | 6 | dBm | VR=5V,25℃ |
| 반사 삽입손실 | IL | 0.5 | dB | 1310/1490 | ||
| 전송분리 | - | 30 | - | - | dB | - |
| 반사분리 | - | 17 | - | - | dB | - |
| 상승 및 하강시간 | Tr/Tf | - | 0.1 | - | ns | RL=50Ω |
| 정전용량 | Ct | - | - | 0.75 | pF | VR=5 |
| 반사손실 | R | - | - | -45 | dB | 45~860MHz |
| CSO | - | 60 | - | - | dB | 45~860MHz |
| CTB | - | 65 | - | - | dB | 45~860MHz |
PIN 선명도

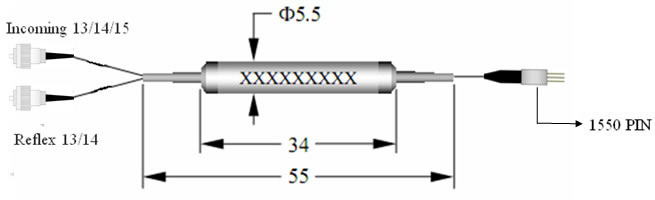

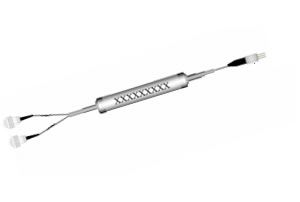

그림
주문내용
MPD-XX-DX8
| M | PD | -x | x | -D | x | 8 |
| 모드 | 제품 | 비율 | 커넥터 | 피그테일 색상 | 피그테일 길이 | 표시 |
| 3:3Gb/s 5:5G/s 1:10G/s | A:빛속에서 FC/APC-SC/APC B:빛속에서 FC/PC-SC/PC C:빛속에서 SC/APC-FC/APC D:빛속에서 SC/PC-FC/PCW:없음 | D: 컬러 | 5:0.5M 1:1M | 8:≥0.8W/A |
