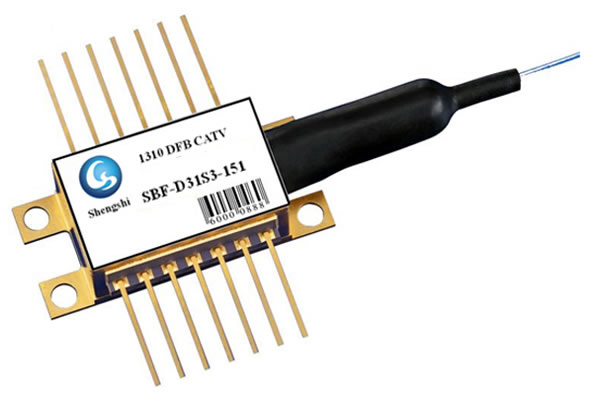

1310nm 버터플라이 타입 DFB 레이저 다이오드

» 제품소개 » CATV 부품 » 1310nm 버터플라이 타입 DFB 레이저 다이오드

1310nm 버터플라이 타입 DFB 레이저 다이오드는 고선형성, 고에너지, MQW구조인 DFB 칩을 탑재하였습니다. 당사의 DFB 레이저 다이오드는DFB격자를 통해 광자의 광학반사에 의해 형성된 공진을 이용하여 더욱 많은 광자를 발생할수 있습니다. 일부 광자는 계속해서 기타 광자를 자극해 발생하며 다른 일부 광자는 발사되어 정향성이 좋은 고순도의 레이저를 형성합니다.

버터플라이 타입 DFB 레이저 다이오드는 출력하는 레이저의 중심파장을 1300nm ~ 1320nm 범위내에서 선택할수 있으며 스펙트럼 폭은 0.1nm ~ 1nm사이이며 단색성이 뛰여납니다. 본 레이저 다이오드는 전류가 9mA~ 15mA의 임계치 전류를 초과한후 안정된 레이저 생산을 시작합니다. 본 제품은 아이솔레이션이30db,부모드 억제율 (SMSR) 이30 db, 반송파대잡음비 (CNR) 가30db입니다.

버터플라이 타입 DFB 레이저 다이오드는 14핀 버터플라이패키지 사용으로 인해 뛰여난 방열성, 낮은 전자기 간섭(EMI), 높은 기밀성을 갖추고 있습니다. FC/APC형태 광 커넥터를 사용하여 우수한 반사 손실 및 낮은 삽입손실을 실현할수 있습니다. 높은 반사손실을 요구하는 CATV 전송경로에 적합하며 광원과 전체 시스템에 대한 반사광의 영향을 줄일수 있습니다. 우리 버터플라이 타입 DFB 레이저 다이오드는 1310nm 또는 1550nm 방송 및 점대점(point- to- point) 용도에도 적합합니다.


최대 정격 절대값

파라미터 기호 조건 최소 최대 단위
동작 케이스온도 T c I=Iop -20 100
보존온도 T stg - -40 85
레이저 순방향 전류 I f - - 120 mA
레이저 역바이어스 V r - - 2 V
포토다이오드 역바이어스 V rpd - - 10 V
TEC 전류 I tec -20 ℃ < Tc <+65 ℃, Top=25 ℃ If=100 mA - 1.5 A
납땜 온도 - - - 260
납땜 시간 - - - 10 S
광섬유 굽힘 반지름 - - 30 - mm
광섬유 항복강도 - - - 1 kgf

광학적 & 전기적 특성

파라미터 기호 시험조건 최소 평균 최대 단위
중심 파장 λ c CW 1300 1310 1320 nm
스펙트럼폭(-20 dB) Δλ CW - 0.1 1.0 nm
광출력파워* P o CW, T L =25 ℃ 2 - 28 mW
광절연 I S T=25 ℃ 30 - - dB
부모드 억제율 SMSR CW 30 - - dB
임계치 전류 I th T L =25 ℃ - 9 15 mA
동작 전류 I op CW - - 120 mA
순방향 전압 V F CW - 1.2 2.0 V
모니터 전류 I mon V rpd =5 V 100 - 1500 μ A
모니터 암전류 I D V rpd =5 V - - 100 nA
동작 케이스온도 T - -20 - 60
트래킹에러 γ TE=10log(Po(Tc )/Po(25℃) -0.5 - 0.5 dB
서미스터 온도계 R t T=25 ℃ 9.5 - 10.5 K Ω
TEC 전류 I C ΔΤ =40℃ - - 1.0 A
TEC 전압 V C ΔΤ =40℃ - - 2.0 V
반송파 대 잡음비 CNR 84 CH, PAL 51 - - dB
컴포지트 2차 오더 CSO 84 CH, PAL - -60 -57 dBc
컴포지트 3차 비트 CTB 84 CH, PAL - -67 -65 dBc
주파수대역 F - 45 - 870 MHz

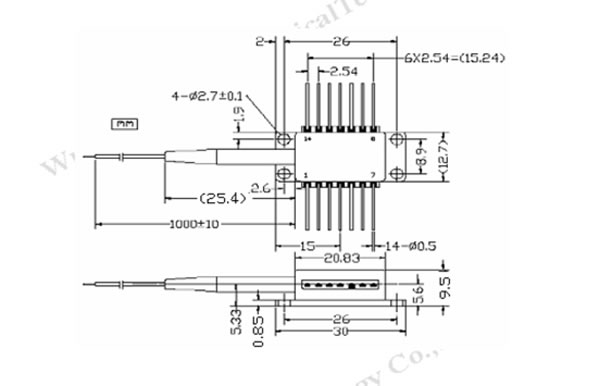

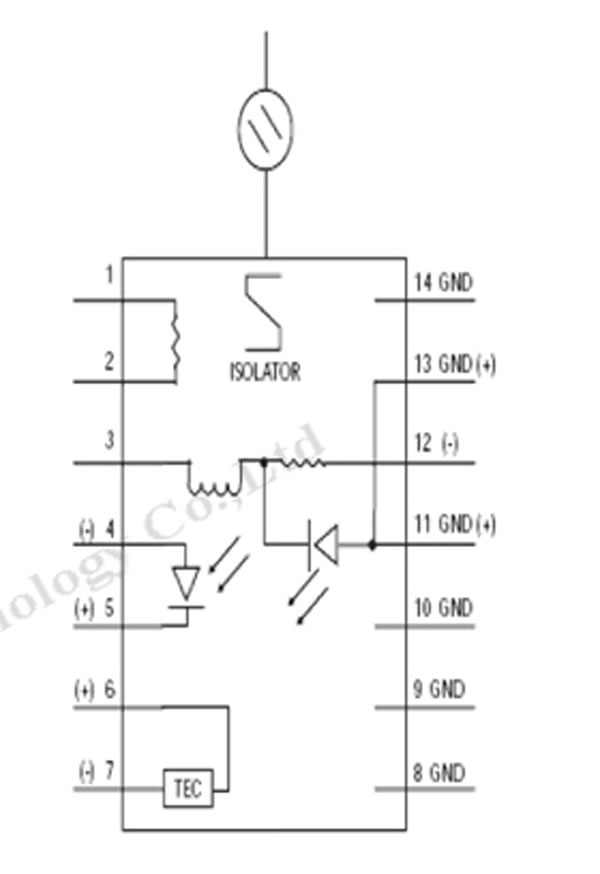

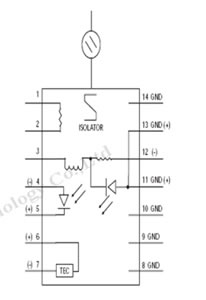

핀 설명

설명 설명
1 서미스터 8 접지
2 서미스터 9 접지
3 LD(N)바이어스 10 접지
4 검출기(P) 11 LD(P), 접지
5 검출기(N) 12 LD(N),RF변조
6 TEC(+) 13 LD(P), 접지
7 TEC(-) 14 접지

PIN 선명도

주문내용

주문내용
SBF-X31XX-XXX

S BF -x 31 x x -x x x
모드 제품 타입 파장 절연체 비율 커넥터 피그테일 길이 출력범위
F :FP D :DFB C:CWDM 31 :1310nm S :싱글 B :듀얼 W :없음 3:1.25Gb/s 2 :2.5Gb/s 4 :4.25Gb/s 6 :6Gb/s 1 :10Gb/s 1 :FC/APC 2 :FC/PC 3 :SC/APC 4 :SC/PC 5 :LC/PC W :없음 5 :0.5M 1 :1M 1:2~4mw 2:5~7mw 3:8~10mw 4:11~13mw 5:14~16mw 6:17~19mw 7:20~22mw 8:23~25mw 9:26~28mw

우리는 중국의 1310nm 버터플라이 타입 DFB 레이저 다이오드 전문 제조업체로서, 그외에 1270nm-1610nm CWDM 동축 피그테일 레이저다이오드 모듈, InGaAs OTDR용 펄스형 APD 검파기, 광역 InGaAs PIN 검파 다이오드, 1310nm LED 부품 (발광 다이오드)등을 제공하고 있습니다.
