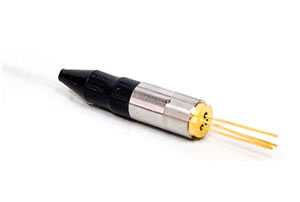

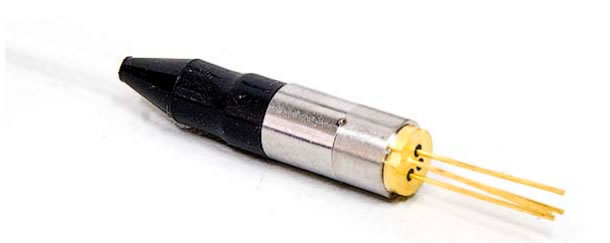

1310nm DFB 동축 피그테일 2.5G 레이저 다이오드 4-8mW는 CATV역방향 전송 또는GSM전송에 사용되는 이상적인 광원이며 또한 기타 아날로그 또는 광섬유 통신에도 적용됩니다. 사용자는 중심파장이1300nm ~ 1320nm사이, 스펙트럼 폭이0.3nm ~ 0.5nm 인 단색의 레이저를 얻을수 있습니다. 본 제품은 임계치 전류가 비교적 낮아, 전류가 3mA를 초과할시1300nm레이저를 얻을수 있고 전류가 12 mA를 초과할시1320nm레이저를 얻을수 있으며 -45℃ ~ 85℃온도하에서 정상적으로 동작할수 있습니다..
DFB 레이저 다이오드의 높은 안정성 및 광 아이솔레이터의 내장으로 인해 DFB동축 피크테일 레이저 다이오드는 저 정전용량과 낮은 암전류에서 동작할수 있습니다. 또한 통합된 높은 절연과 낮은 삽입 손실이 특징이며 4mW ~ 8mW 광출력을 가지고 있습니다.
| 파라미터 | 기호 | 최소 | 최대 | 단위 | 시험조건 |
| 보존온도 | Tstg | -40 | 100 | ℃ | - |
| 동작온도 | Top | -40 | 85 | ℃ | - |
| 역방향전압 | Vr | CW | 2 | V | CW |
| 납땜 온도 | - | - | 260 | ℃ | - |
| 납땜 시간 | - | - | 10 | S | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 정격출력 | Po | 4 | - | 8 | mW | If=45mA |
| 임계치 전류 | Ith | 3 | - | 12 | mA | CW |
| 순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| 센트 파장 | λc | 1300 | 1310 | 1320 | nm | - |
| 스펙트럼 폭 | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
| 부모드 억제율 | SMSR | 30 | 40 | - | dB | - |
| 대역폭(3dB) | Bw | 5 | 1000 | 2500 | MHz | RI=50Ω |
| 모니터 전류 | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith+20mA |
| 모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| 상대 강도 잡음 | RIN | - | -135 | - | dB/Hz | CW, 25℃ |
| 3차 왜곡 | IMD3 | - | - | -60 | dBc | 2 tone test, |
| 광절연 | ISO | 30 | - | - | dB | 25℃ |

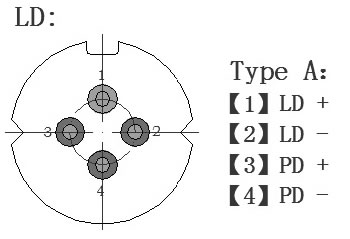

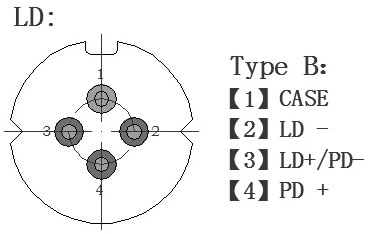

PIN 선명도

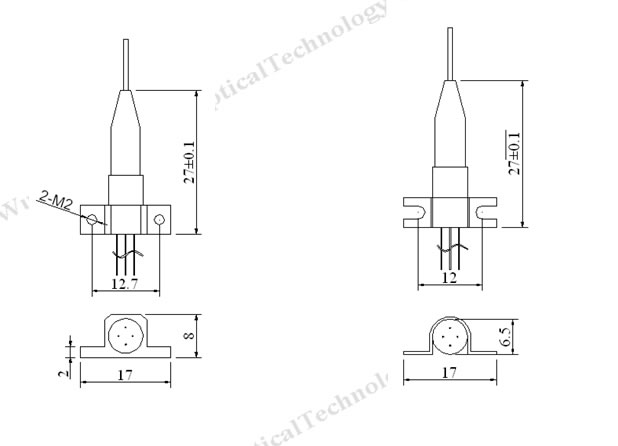

그림
주문내용
MLD-D31X2-XXXXX
| M | LD | -D | 31 | x | 2 | -x | x | x | x | x |
| 모드 | 제품 | 타입 | 파장 | 절연체 | 비율 | 커넥터 | 핀 | 피그테일 색상 | 피그테일 길이 | 출력범위 |
| D : DFB | 31 :1310nm | S :싱글 B :듀얼 W :없음 | 2 :2.5Gb/s | 1 :FC/APC 2 :FC/PC 3 :SC/APC 4 :SC/PC 5 :LC/PC 6 :LC/APC | A :725 B :720 | H :옐로 B :내츄럴 R :밀크 화이트 | 5 :0.5m 1 :1m | 4 :>4mW <6mW 6 :>6mW <8mW 8 :>8mW |
Shengshi는 중국의 1310nm DFB 동축 피그테일 2.5G 레이저 다이오드 4-8mW 전문 제조업체 및 공급업체입니다. 우리는1270-1610 CWDM 동축 피그테일 레이저다이오드, InGaAs OTDR용 펄스형 APD 검파기, 1310nm OTDR용 펄스 레이저 모듈, 850nm LED부품 (발광 다이오드)등 다양한 제품을 공급하고 있습니다.
