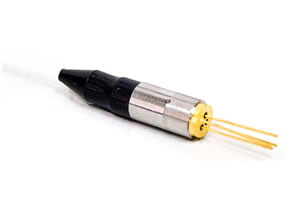

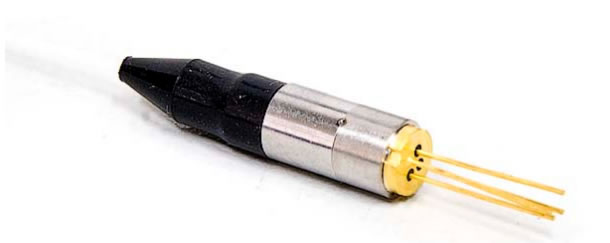

1310nm 동축 피그테일 FP 레이저 다이오드는 내부의 FP공진기에 의해 광자가 반사한 공진을 통해 레이저를 생산하고 있습니다. 본 제품은 전류의 변화를 통해 레이저의 강도를 조절할수 있습니다. 본 FP 레이저 다이오드는12mA의 임계치 전류를 초과할시 레이저의 중심파장이1320nm이며 생산한 레이저의 스펙트럼 폭은 0.3nm ~ 0.5nm이며 높은 정밀도를 가지고 있습니다. 또한 안정적으로 레이저를 생산하는 상황하에서 동작전압은1.1v ~ 1.5V, 광출력은1mW ~ 2mW로 될것입니다.
동축 피크테일FP레이저 다이오드는 저 정전용량 및 저 암전류를 가지고 있습니다. 내장된 광 아이솔레이터는 간섭에 대한 높은 저항력, 낮은 삽입손실을 제공할수 있습니다. 본 제품은TV부품의 광원으로 사용할수 있으며CATV 역방향 전송 또는 GSM 전송 및 기타 아날로그 , 디지털 광전송에 적용될수 있습니다.
| 파라미터 | 기호 | 최소 | 최대 | 단위 | 시험조건 |
| 보존온도 | Tstg | -40 | 100 | ℃ | - |
| 동작온도 | Top | -40 | 85 | ℃ | - |
| 역방향전압 | Vr | CW | 2 | V | CW |
| 납땜 온도 | - | - | 260 | ℃ | - |
| 납땜 시간 | - | - | 10 | S | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 정격출력 | Po | 1 | - | 2 | mW | If=Ith+20mA |
| 임계치 전류 | Ith | 3 | - | 12 | mA | CW |
| 순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| 센트 파장 | λc | 1300 | 1310 | 1320 | nm | - |
| 스펙트럼 폭 | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
| 부모드 억제율 | SMSR | 30 | 40 | - | dB | - |
| 대역폭(3dB) | Bw | 5 | 1000 | 2500 | MHz | RI=50Ω |
| 모니터 전류 | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith+20mA |
| 모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| 상대 강도 잡음 | RIN | - | -135 | - | dB/Hz | CW, 25℃ |
| 3차 왜곡 | IMD3 | - | - | -60 | dBc | 2 tone test, |
| 광절연 | ISO | 30 | - | - | dB | 25℃ |

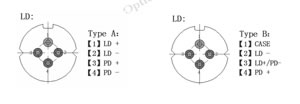

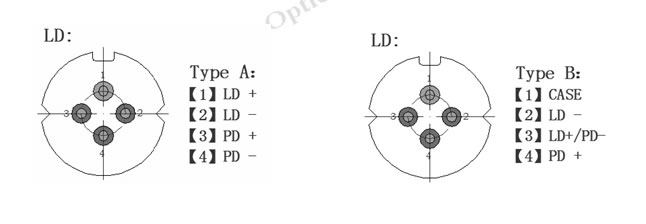

PIN 선명도

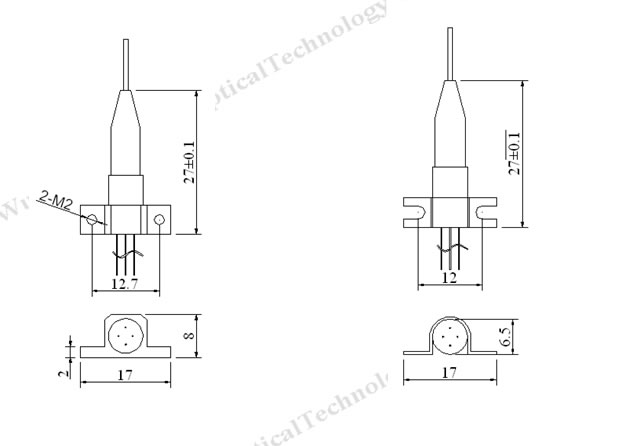

그림
주문내용
MLD-F31X2-XXXXX
| M | LD | -F | 31 | x | 2 | -x | x | x | x | x |
| 모드 | 제품 | 타입 | 파장 | 절연체 | 비율 | 커넥터 | 핀 | 피그테일 색상 | 피그테일 길이 | 출력범위 |
| F: FP | 31:1310nm | S:싱글 B:듀얼 W:없음 | 2:2.5Gb/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC | A:725 B:720 | H:옐로 B:내츄럴 R:밀크 화이트 | 5:0.5m 1:1m | 1:>1mW<2mW |
당사는 중국에서 1310nm 동축 피그테일 FP 레이저 다이오드를 전문 생산해온 기업입니다. 그외에CATV부품, RF / GSM 부품, 측정 및 센싱부품등 다양한 광전자 소자를 공급하고 있습니다.
