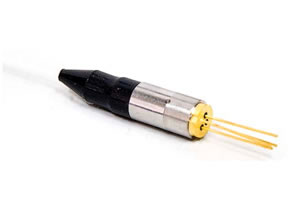

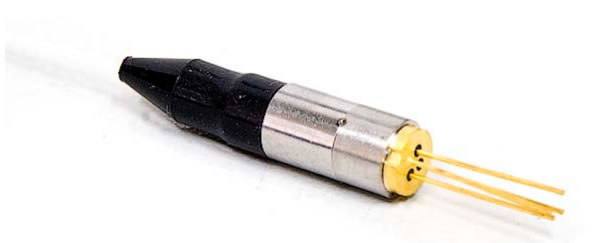

1310nm DFB 동축 피그테일 레이저다이오드 모듈은 DRB격자를 도파관으로 채택하고 중심파장 범위가 1300nm ~ 1320nm인 레이저를 생산할수 있습니다. 이 시리즈에는 전송속도가 2.5Gbps, 4.3 Gbps, 6 Gbps , 10 Gbps인 4가지 제품이 포함되며 대용량, 장거리RF통신용 광원으로 사용됩니다. 해당 스펙트럼폭은 0.3nm ~ 0.5nm, 0.2nm ~ 0.3nm, 0.1nm ~ 0.2nm, 0.05nm ~ 0.1nm이고 좋은 단색성을 나타냅니다.
RF전송부품으로 동축 피그테일 레이저다이오드 모듈은 출력이 1mW ~ 3MW, 임계치 전류가 약 3mA ~ 12mA, 전압이 약1.1V ~ 1.5V, 통신중의 상대 강도 소음이 약 -135dB/Hz, 3차 왜곡이 -60db이므로 정보전송이 보다 신뢰성을 가지고 있습니다.
최대 정격 절대값
| 파라미터 | 기호 | 최소 | 최대 | 단위 | 시험조건 |
| 보존온도 | Tstg | -40 | 100 | ℃ | - |
| 동작온도 | Top | -40 | 85 | ℃ | - |
| 역방향 전압 | Vr | CW | 2 | V | CW |
| 납땜 온도 | - | - | 260 | ℃ | - |
| 납땜 시간 | - | - | 10 | S | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 정격출력 | Po | 1 | - | 3 | mW | Ith+20mA |
| 임계치 전류 | Ith | 3 | - | 12 | mA | CW |
| 순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| 센트 파장 | λc | 1300 | 1310 | 1320 | nm | - |
| 스펙트럼 폭 | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA 2.5G |
| 0.2 | 0.3 | Ith+20mA 4.3G | ||||
| 0.1 | 0.2 | Ith+20mA 6G | ||||
| 0.05 | 0.1 | Ith+20mA 10G | ||||
| 부모드 억제율 | SMSR | 30 | 40 | - | dB | - |
| 대역폭(3dB) | Bw | 5 | 10000 | - | MHz | RI=50Ω |
| 모니터 전류 | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith+20mA |
| 모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| 상대 강도 잡음 | RIN | - | -135 | - | dB/Hz | CW, 25℃ |
| 3차 왜곡 | IMD3 | - | - | -60 | dBc | 2 tone test, |
| 광절연 | ISO | 30 | - | - | dB | 25℃ |

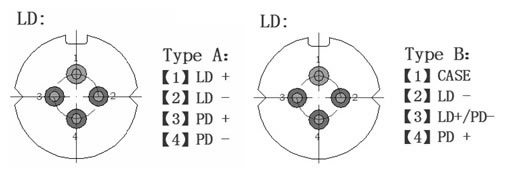

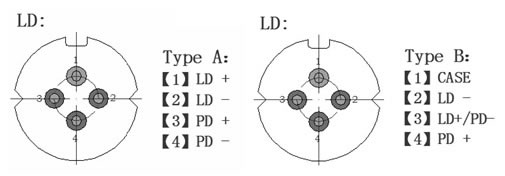

PIN 선명도

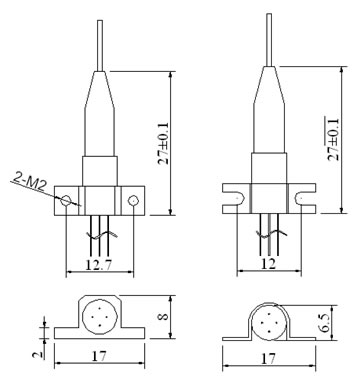

그림
주문내용
MLD-D-31XX-XXXXX
| M | LD | -D | 31 | x | x | -x | x | x | x | x |
| 모드 | 제품 | 타입 | 파장 | 절연체 | 비율 | 커넥터 | 핀 | 피그테일 색상 | 피그테일 길이 | 출력범위 |
| D :DFB | 31 :1310nm | S :싱글 B :듀얼 W :화이트 | 2 :2.5Gb/s 4 :4.3Gb/s 6 : 6Gb/s 1 :10Gb/s | 1 :FC/APC 2 :FC/PC 3 :SC/APC 4 :SC/PC 5 :LC/PC 6 :LC/APC W :없음 | A :725 B :720 | H : 옐로 B :내츄럴 R :밀크 화이트 | 5 :0.5m 1 :1m | 1 :>1mW <2mW 2 :>2mW <3mW |
우리는 중국의1310nm DFB 동축 피그테일 레이저다이오드 모듈 전문 제조업체입니다. 주요하게1625nm 동축 피그테일 레이저다이오드 모듈, 광역 InGaAs PIN 검파 다이오드, 1550nm OTDR용 펄스 레이저 모듈, 소지역 InGaAs광검출기 포토다이오드등 광전자 소자의 개발, 생산, 판매를 진행하고 있습니다.
