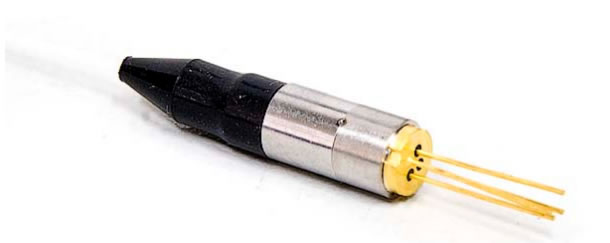

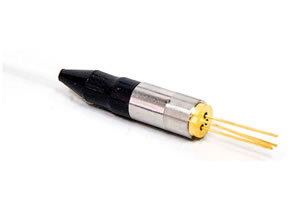

1270nm-1610nm CWDM 동축 피그테일 레이저다이오드 모듈은 CWDM 기술을 채택하고DWDM에 비해 넓은 파장간격을 가지고 있습니다. 당사의 레이저장치는 직접 전류조절을 통해 레이저의 강도를 제어할수 있으며 -40 ℃~ 85 ℃ 사이의 온도하에서 정상 동작합니다.
본 시리즈 제품은 각종 다양한 모델을 제공해주며 부동한 중심파장에 대응하여 조절할수 있습니다. 낮은 중심파장의 제품은1267nm ~ 1273nm사이의 조절능력, 높은 중심파장의 제품은1607nm ~ 1613nm사이의 조절능력을 가지고 있습니다. CWDM 동축 피그테일 레이저다이오드 모듈은 단색성이 뛰여나고 해당하는 중심파장의 스펙트럼폭이0.3nm~0.5nm이며 , 전송속도가 2.5Gbps 또는 4.3Gbps 이므로 대용량 전송을 만족시킬수 있습니다. 또한 낮은 전류와 전압에서 동작하는 부품이며 광출력은 1mW ~ 2mW입니다. 그리고 아이솔레이터는 순방향 전송과정에서 반사로 인해 일으키는 신호의 간섭을 피할수 있게 하기때문에 통신의 질이 보장됩니다.
최대 정격 절대값
| 파라미터 | 기호 | 최소 | 최대 | 단위 | 시험조건 |
| 보존온도 | Tstg | -40 | 100 | ℃ | - |
| 동작온도 | Top | -40 | 85 | ℃ | - |
| 역방향 전압 | Vr | CW | 2 | V | CW |
| 납땜 온도 | - | - | 260 | ℃ | - |
| 납땜 시간 | - | - | 10 | S | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 정격출력 | Po | 1 | - | 2 | mW | Ith+20mA |
| 임계치 전류 | Ith | 3 | - | 12 | mA | CW |
| 순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| 센트 파장 | λc | 1267 | 1270 | 1273 | nm | - |
| 1287 | 1290 | 1293 | ||||
| 1307 | 1310 | 1313 | ||||
| 1327 | 1330 | 1333 | ||||
| 1347 | 1350 | 1353 | ||||
| 1367 | 1370 | 1373 | ||||
| 1387 | 1390 | 1393 | ||||
| 1407 | 1410 | 1413 | ||||
| 1427 | 1430 | 1433 | ||||
| 1447 | 1450 | 1453 | ||||
| 1467 | 1470 | 1473 | ||||
| 1487 | 1490 | 1493 | ||||
| 1507 | 1510 | 1513 | ||||
| 1527 | 1530 | 1533 | ||||
| 1547 | 1550 | 1553 | ||||
| 1567 | 1570 | 1573 | ||||
| 1587 | 1590 | 1593 | ||||
| 1607 | 1610 | 1613 | ||||
| 스펙트럼 폭 | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA |
| 부모드 억제율 | SMSR | 30 | 40 | - | dB | - |
| 대역폭(3dB) | Bw | 5 | 4300 | - | MHz | RI=50Ω |
| 모니터 전류 | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith+20mA |
| 모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| 광절연 | ISO | 30 | - | - | dB | 25 ℃ |

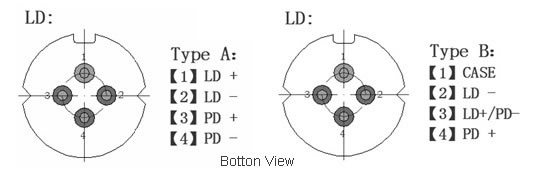

PIN 선명도

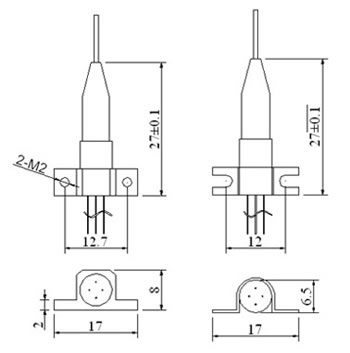

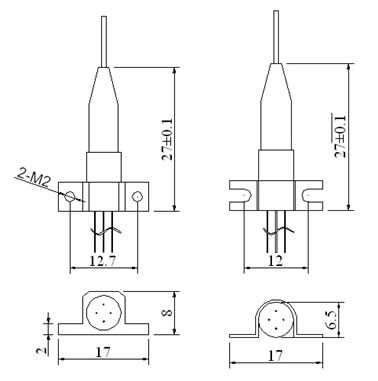

그림
주문내용
MLD-C-XXXX-XXXXX
| M | LD | -C | Xx | x | x | -x | x | x | x | x | |
| 모드 | 제품 | 타입 | 파장 | 절연체 | 비율 | 커넥터 | 핀 | 피그테일 색상 | 피그테일 길이 | 출력범위 | |
| C:CWDM | 27 : 1270nm 29 : 1290nm 31 : 1310nm 33 : 1330nm 35 : 1350nm 37 : 1370nm 39 : 1390nm 41 : 1410nm 43 : 1430nm | 45 : 1450nm 47 : 1470nm 49 : 1490nm 51 : 1510nm 53 : 1530nm 55 : 1550nm 57 : 1570nm 59 : 1590nm 61 : 1610nm | S : 싱글 B : 듀얼 W : 없음 | 2 : 2.5Gb/s 4 : 4.3Gb/s | 1 : FC/APC 2 : FC/PC 3 : SC/APC 4 : SC/PC 5 : LC/PC 6 : LC/APC W : 없음 | A :725 B :720 | H : 옐로 B :내츄럴 R :밀크 화이트 | 5 :0.5m 1 :1m | 1 :>1mW <2mW | ||
Shengshi는 중국에서 풍부한 경험을 가진1270nm-1610nm CWDM 동축 피그테일 레이저다이오드 모듈 전문 제조업체입니다. 당사의 제품에는 InGaAs 동축 피그테일 검파다이오드, 1550nm 동축 피그테일 DFB 레이저다이오드 모듈, 1310nm OTDR용 펄스 레이저 모듈, 850nm InGaAs PIN-TIA 검출기등이 포함됩니다.
